| LCD´s
baseados no controlador HD44780 precisam de
ser inicializados. Na inicialização
definimos os modos de entrada de dados no display,
cursor lligado/desligado, barramento de 8 ou
4 bits, etc. Para inicializar o LCD devemos
enviar os seguintes comandos: |
1. Apagar o display
2. Selecionar Função (Function
set):
- DL = 1; 8-bit interface data
- N = 0; 1-line display
- F = 0; 5 ´ 8 dot character font
2. Liga/Desliga on/off:
- D = 0; Display off
- C = 0; Cursor off
- B = 0; Blinking off
3. Seleção de modo de entrada
no display (Entry mode set):
- I/D = 1; Increment by 1
- S = 0; No shift
|

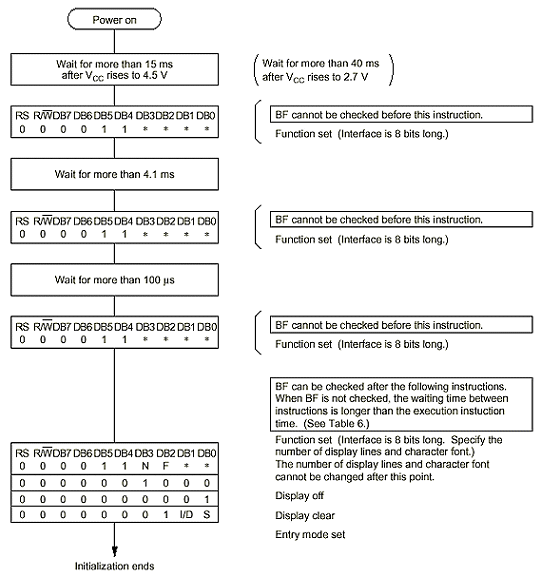

| A figura abaixo mostra um
fluxograma das operações necessárias
para inicializar um LCD: |
 |
