| Descrição
dos comandos do display |
| Instrução |
Decimal |
Hexadecimal |
| Function set (8-bit interface,
2 linhas,matriz de 5*7) |
56 |
0x38 |
| Function set (8-bit interface,
1 linha,matriz de 5*7) |
48 |
0x30 |
| Function set (4-bit interface,
2 linhas, matriz de 5*7) |
40 |
0x28 |
| Function set (4-bit interface,
1 linha, matriz de 5*7) |
32 |
0x20 |
| Seleção de
modo de entrada (Entry mode set ) |
6 |
0x06 |
| Rolagem para direita (todas
as linhas) |
28 |
0x1E |
| Rolagem para esquerda (todas
as linhas) |
24 |
0x18 |
| Home (move o cursor para
a primeira posição do LCD) |
2 |
0x02 |
| Move o cursor um caracter
a esquerda |
16 |
0x10 |
| Move o cursor um caracter
a direita |
20 |
0x14 |
| Liga o cursor (underline) |
14 |
0x0E |
| Turn on visible blinking-block
cursor |
15 |
0x0F |
| Desliga o cursor |
12 |
0x0C |
| Blank the display (without
clearing) |
8 |
0x08 |
| Restore the display (with
cursor hidden) |
12 |
0x0C |
| Apaga display |
1 |
0x01 |
| Seleciona posição
do cursor (DDRAM address) |
128 + addr |
80 + addr |
| Seleciona endereço
na CGRAM (CG RAM address) |
64 + addr |
40 + addr |
| |

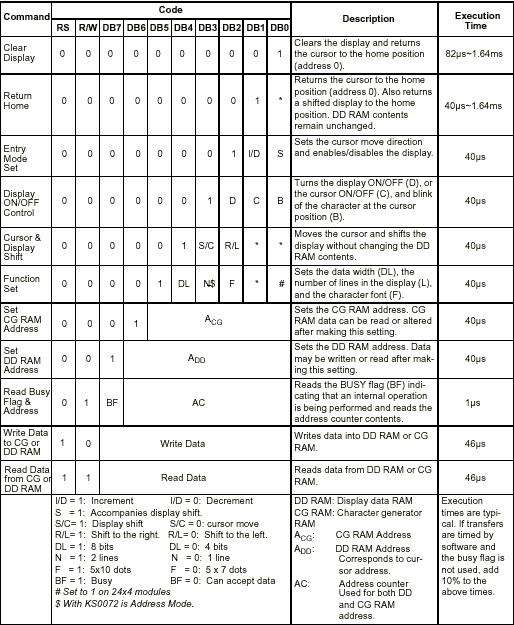

| Tabela
de Comandos |
 |
Construa caracteres customizados com o
