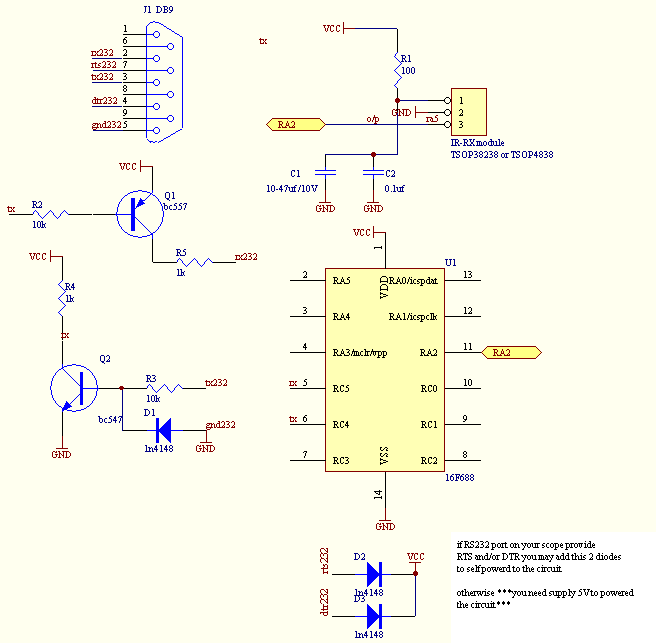

ไอซีสั่งงานสโคป goodwill instek ด้วยรีโมทคอนโทรล เพิ่มความสะดวกการใช้งาน [English] ใน สโคปรุ่นประหยัด เช่น GDS-806s การตั้งค่าบางอย่างจะเป็นแบบวนรอบ ผ่านระบบเมนูและปุ่มกดของตัวสโคป ตัวอย่างเช่น การตั้งชนิดของ trigger รูปแบบวนรอบของสโคปรุ่นนี้จะเป็น auto ,auto level ,normal ,single ขณะกำลังทดสอบวงจรชิ้นหนึ่ง หากส่วนใหญ่ใช้การทริกแบบ normal ในบางขณะอาจต้องใช้แบบ auto แต่เมื่อจะกลับมาใช้แบบ normal อีก คุณต้องกดผ่าน auto level ก่อน ทำให้ระดับ level การทริกถูกเปลี่ยนไป หากข้อจำกัดแบบนี้ทำให้คุณทดสอบงานไม่สะดวกเท่าที่ควร โมดูลนี้คือคำตอบครับ feature: สั่งตั้งค่าเหล่านี้ได้ด้วยการกดปุ่มเดียวบนรีโมตอินฟราเรด ไม่ต้องเข้าระบบเมนู-ปุ่มกดของสโคปอีก 1.สั่งให้ทริกจาก ch1 ch2 หรือ external โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม 4 5 6 2.สั่งให้ทริกจาก rising edge หรือ falling edge โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม 7 8 3.สั่งให้ทริกแบบ normal,auto หรือ single โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม 1 2 3 4.สั่ง ให้แสดงตำแหน่งทริกบนจอชิดด้านซ้ายหรือด้านขวา หรืออยู่ตรงกลาง (ปกติของสโคปรุ่นนี้ การปรับตำแหน่งทริกบนจอจะใช้ปุ่มหมุนปรับ แต่ค่อนข้างช้าไม่ทันใจ) โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม left, ok, right 5. สั่งให้สโคปมี sampling rate ที่ 50000 point สโคปซีรีย์นี้เมื่อตั้งโหมดการทำงานด้าน horizontal เป็น roll เมื่อกลับมาเป็นแบบทริกปกติ sampling rate ยังคงเป็น 500 point ตามโหมด roll โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม menu 6. สั่ง save หรือ recall การตั้งค่าของตัว scope ไว้ใน setup memory ช่องที่ 3 และ 4 โดยปุ่มบนรีโมทที่แมพไว้คือ ปุ่ม red green [save #3 #4] yellow blue [recall #3 #4] หากต้องการใช้กับสโคปยี่ห้ออื่นๆที่มี port RS232 ลองส่ง RS232 command manual (คุณอาจต้องค้นหาจากเวปของผู้ผลิตว่ามีการเผยแพร่ไว้หรือไม่) มาให้เราวิเคราะห์ได้ครับ ราคา 250 บาท เฉพาะ mcu pic 14pin ที่โปรแกรมแล้ว ค่าจัดส่งทางไปรษณีย์ลงทะเบียน 35 บาท หาก ต้องการใช้งานกับรีโมทที่คุณมีอยู่แล้ว ลองส่งรูป-รุ่นมาได้ครับ หากทางเรามีข้อมูลของรีโมทรุ่นนั้น ก็สามารถแมพค่าปุ่มใหม่ได้ ในขณะนี้แมพใช้กับรีโมททีวี toshiba CT-90336 หรือใกล้เคียง และแจก hex file สำหรับ lite version ให้คุณเบิร์นโค๊ดเอง โดยมีฟีเจอร์เฉพาะข้อ 1,2,3 https://drive.google.com/file/d/0B4F39tmZe1dDelRIYTBTSGEwV3M/view?usp=sharing วงจรของโมดูลนี้  |
