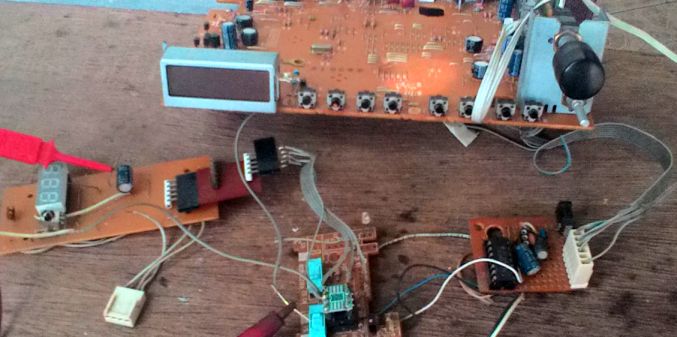

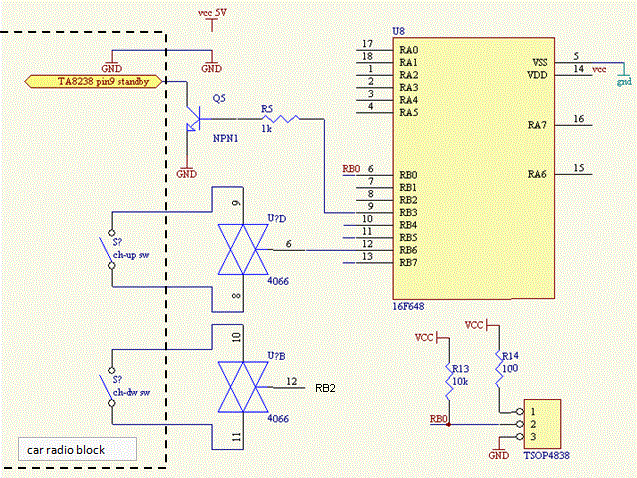

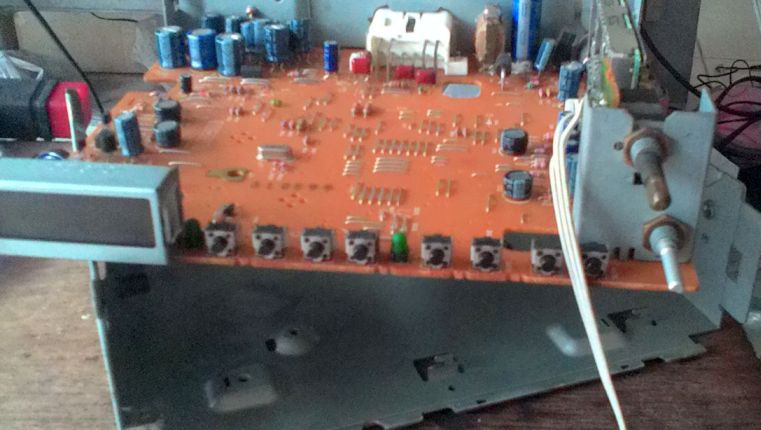

เห็นฟรอนต์วิทยุรถยนต์รุ่นเก่าที่ ไม่ได้ ใช้กองอยู่ในห้องเก็บของ นำมาโมดิฟายเล่นดีกว่า เมื่อ แกะออกมาดู เอาเบอร์ไอซีที่ใช้ไป google ดูรวมถึง ที่เป็นภาคขยาย มีข้อมูลแฮะ เลยง่ายขึ้นอีกสเตปนึง ส่วน ภาคเล่นเทปเชื่อมต่อกับบอร์ดหลักด้วยสายแพ 1 เส้น  เมื่อแยกส่วน ภาคเล่นเทปออกไปแล้ว  เลยได้คอนเซบท์การโม ดังนี้ ใช้analog switch คร่อมสวิทช์กดเดิม เพื่อให้ mcu ของเราสั่งเปลี่ยนสถานีได้ ต่อสัญญาณจากขา standby ของไอซีภาคขยาย เพื่อให้ mcu ของเราสั่ง mute ได้ ทำ firmware mcu ควบคุมการทำงานสองอย่างขั้นต้น และเพิ่มให้รับการสั่งงานผ่านรีโมทอินฟราเรด ก็จะทำให้ฟร้อนต์ตัวนี้สั่งงานด้วย รีโมทได้เช่นกัน วงจรจะเป็นตามนี้  รีโมทที่ใช้เป็นรีโมททีวีโซนี RM-849S รีโมทรุ่นอื่นที่หน้าตาคล้ายกับรุ่นนี้ก็น่าจะใช้ได้เช่นกัน ใน การประกอบและเดินสาย ก็ใช้ความใจเย็นนิดนึง (พอดีผมมีPCB บอร์ด pic 16F648 จากโปรเจคต์อื่นอยู่แล้ว เลยนำมาดัดแปลงเพื่อใช้งานกับโปรเจคต์นี้)  firmware สิ่งที่ต้องใช้ในการ burn firmware เข้า mcu 1.program MPlab IDE website microchip 2.ตัว burn pickit2 pickit3 (เท่าที่ได้ลอง สินค้า clone จากจีนก็ใช้ได้ดีกับ MPlab) ICD2 ICD3 อย่างใดอย่างหนึ่ง ฟังก์ชันการทำงาน (โดยกดปุ่มบนรีโมทโซนี) ปุ่ม prgup สแกนช่องวิทยุขึ้น 0.25 MHz ปุ่ม prgdown สแกนช่องวิทยุลง 0.25 MHz ปุ่ม 1 สแกนช่องวิทยุครั้งละ 0.25 MHz ออกจากการแสกนโดยกดปุ่ม 1 อีกครั้ง หรือกดปุ่ม prgdown ปุ่ม 3 Ad mute เงียบเสียง 3 นาที แล้วกลับมามีเสียงตามปรกติ ใช้เงียบเสียงช่วงที่ไม่น่าสนใจ / ช่วง |
