Objetivos de la práctica.— Familiarizarse con el comportamiento y las características de las puertas AND integradas.


Materiales necesarios.— Circuito integrado 7408, diodos led señalizadores de estado lógico, alimentación de 5 V c.c., interruptores.

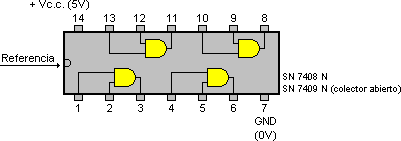

Diagrama de conexionado del circuito integrado.—

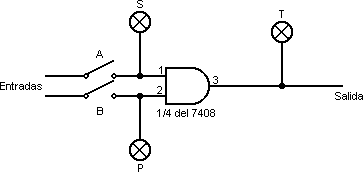

Esquema del montaje.—

Desarrollo de la práctica.—

1) Si las patillas 1 y 2 del 7408 quedan al aire (sin conectar) indicar el nivel lógico de la patilla 3.

2) Un cortocircuito a tierra de las patillas 1 y 2, ¿a qué nivel lógico fuerza a la salida de la puerta que constituyen?

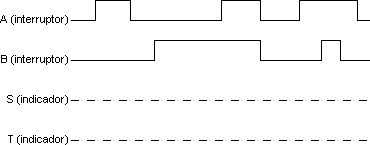

3) Rellenar el siguiente diagrama de tiempos:
