Objetivos de la práctica.— Familiarizarse con el conexionado, funcionamiento y comprobación de los estados lógicos de un circuito integrado compuesto por 6 inversores que realizan la función lógica NO.

Materiales necesarios.— Circuito integrado 7404, diodos led señalizadores de estado lógico, alimentación de 5 V c.c., interruptor.

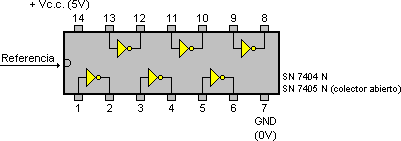

Diagrama del conexionado del circuito integrado.—

Esquema del montaje.—

Desarrollo de la práctica.—

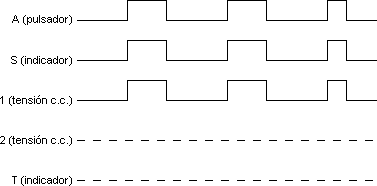

1) Rellenar los diagramas de tiempo que se obtienen como respuesta al estado del pulsador A de entrada al inversor, reflejado en el esquema enterior.

2) Si la patilla 1 del 7404 queda al aire (sin conexión), ¿cuál será el nivel lógico presente en la patilla 2? Razonar la respuesta y comprobarla.

3) Si la patilla 2 del 7404 tiene un nivel lógico 0, indicar las tensiones existentes en las patillas 1 y 14 del mismo.

4) Comprobar el correcto funcionamiento de otro cualquiera de los seis inversores existente en el 7404.
