Amplificadores Classe A ou Single Ended.
Os
amplificadores "Classe A" ou "Single Ended",
como são chamados, são amplificadores, em que a válvula no
estágio final , é polarizada na parte linear da curva
característica , dada pelo fabricante, e que todo ciclo do sinal
de entrada , corresponde a um ciclo completo na saída. Quando em
paralelas (para maior potência de saída), e usando polarização automática por catodo, o ponto
de operação deve ser observado, já que a corrente circulante
é maior . Neste tipo de polarização , a corrente de catodo é
que gera o bias, de acordo com o valor do resistor de catodo.
Pode ser usada também , polarização fixa. Vale lembrar, que
existe sempre o consumo alto de corrente no +B, mesmo que não
Basicamente, qualquer válvulas pode ser trabalhar em classe A.
Pentodos e tetrodos de potência como, 6V6, EL84/6BQ5, 6L6, EL34, e
triodos como, 300B, 2A3, entre outras, podem ser usadas em classe A.

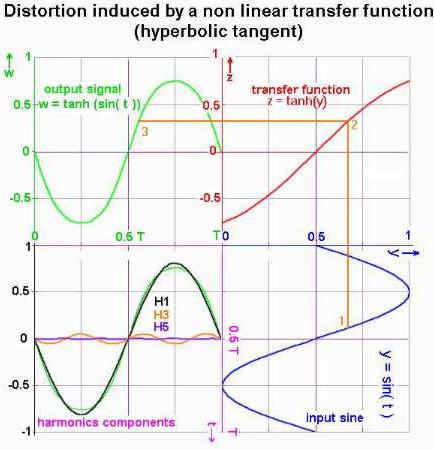

Observe o gráfico abaixo , que representa uma curva de
transferência, característica de válvula em Classe A.
Existem
vários circuitos destes amplificadores, um para cada gosto, e um
deles que virou moda recentemente, é o AX84, P1, Hi Octane,
entre outros nomes. Por se tratar de um amplificador de baixo
custo , em termos de amplificador valvulado , ganhou muitos
adeptos. Mas se trata de um circuito de baixo rendimento , todos
clones de projetos de 40 ou 50 anos atrás. O que tem de comum
entre estes amplificadores, é o circuito Classe A no estágio
final, tendo como variantes apenas o pre-amplificador. Cada
pre-amplificador é capaz de ter o seu próprio timbre ou
tonalidade, que é controlada através de potenciômetros,
resistores e capacitores, que formam uma rede ressonante.
Variando-se o valor de algum componente desta rede , varia-se a
resposta em frequência , e consequentemente a tonalidade ou
timbre na saída. O que se tem feito também, é acrescentar um
ou dois estágios no pre-amplificador, para proporcionar uma
saturação no estágio seguinte, também chamado de
"Overdriver". Esta saturação deve ocorrer apenas a
nível de pre-amplificador, nunca no estágio final , o que
poderá avariar a válvula de saída. Observe abaixo, um
clássico circuito de tonalidade de três bandas.
Com a
válvula 6V6 ou EL84/6BQ5, se consegue entregar na saída até
próximo de 5 Watts; já com as 6L6 e EL34 , é possivel chegar
aos 10 Watts ou mais, dependendo da elaboração dos circuitos.
Outras válvulas, como os triodos 300B ou 2A3, é
possível chegar aos 10 Watts com uma só válvula de saída, e
baixíssima distorção. Pode-se também usar válvulas em
paralelo, com isto consegue-se o dobro da potência, e para tal é
necessário uma fonte de alimentação melhor dimensionada , e o
transformador de saída, é claro, deve suportar a corrente
contínua e a potência solicitada. Neste caso, é de grande
importância o "GAP" deste transformador,
porque devido a grande circulação de corrente contínua, as
propriedades do núcleo do transformador variam , devido aos
fernômenos magnéticos provocando distorções do sinal de saída e como consequência
degradação do som.

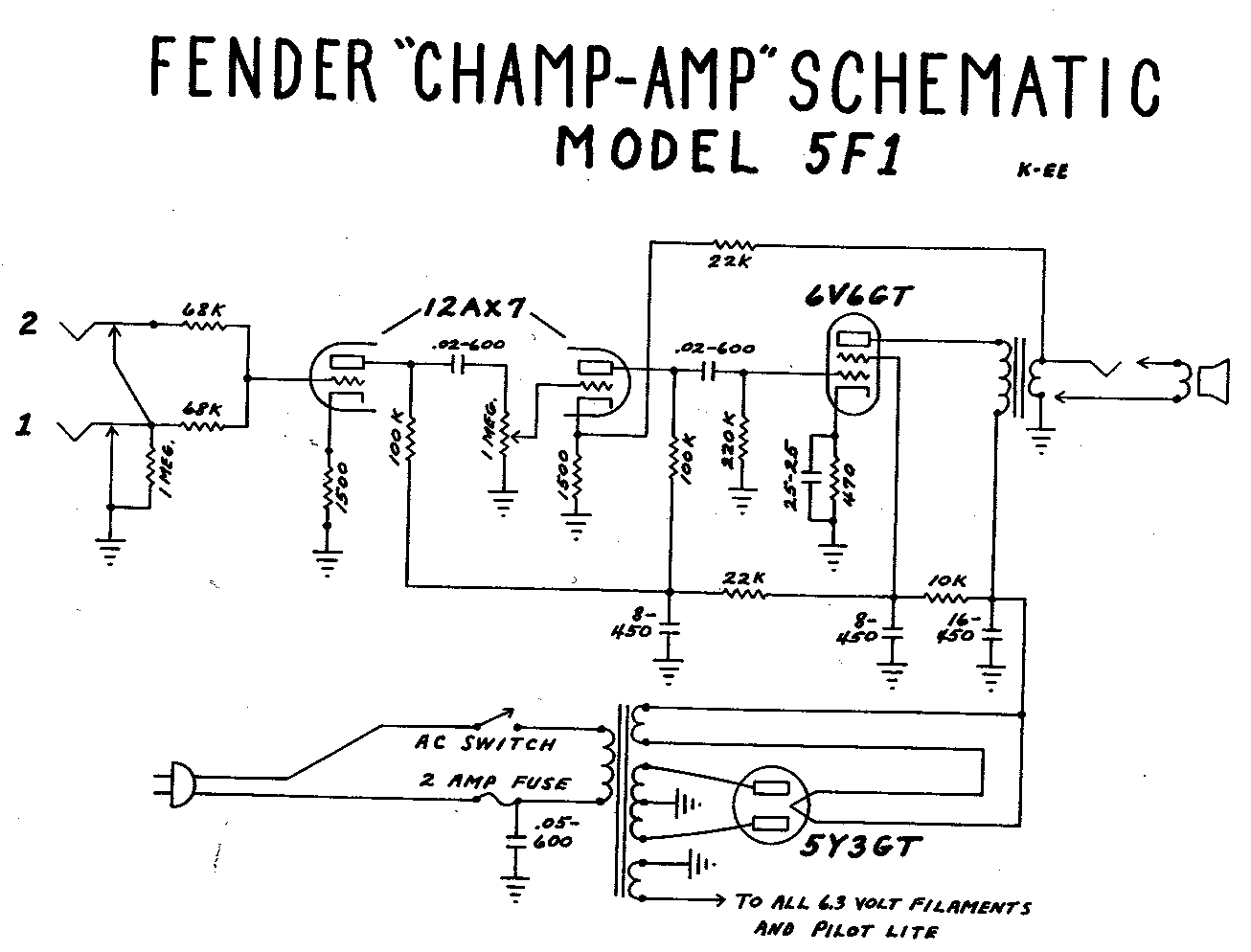

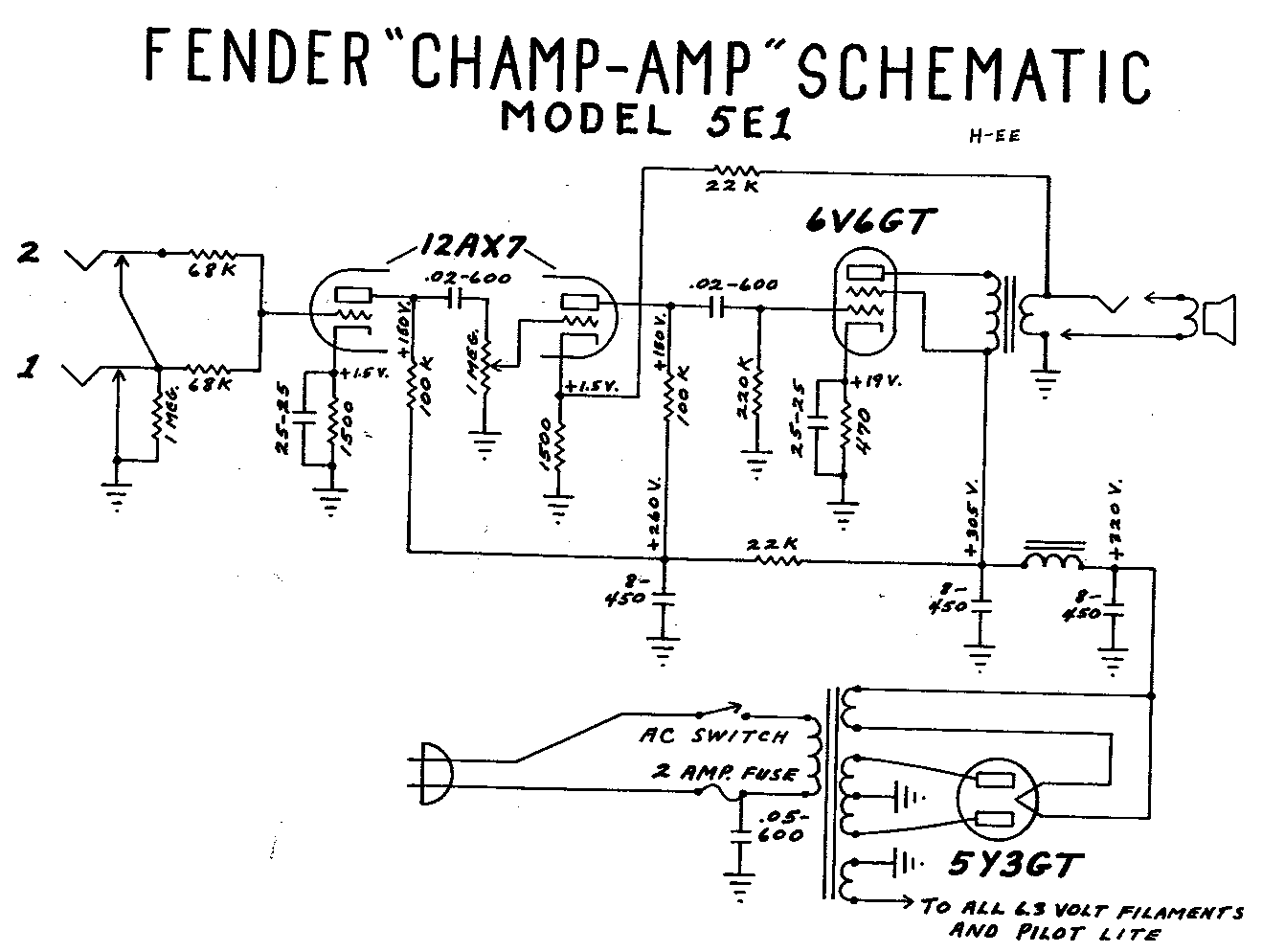

Abaixo, alguns cicuitos em "Classe A" , usados também pela Fender, alguns denominados de "Champ".
Champ1 - Champ2 - Champ3 - Champ4 - Champ5 - Bronco
