Princípio dos Trabalhos Virtuais - Exercícios

Exercício 01: No mecanismo da Figura 11.1, todas as barras articuladas têm o mesmo comprimento. Determine o valor da força Q, em função de F, capaz de equilibrar o sistema.

Figure 11.1: Exercíco 1 - Aula 11

Exercício 02: O mecanismo articulado apresentado na Figura 11.2 tem todas as barras iguais, e as rodas A e B giram livremente sem atrito. Calcule o valor da força F necessária para equilibrar o sistema.

Figure 11.2: Exercíco 2 - Aula 11

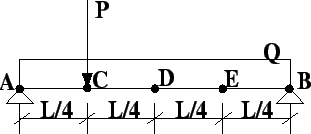

Exercício 03: Determine os deslocamentos verticais $y$ nos pontos C, D e E, para a viga cujo esquema estrutural é apresentado na Figura 11.3.

Figure 11.3: Exercíco 3 - Aula 11

Exercício 04: Determine a tração no cabo CD que equilibra o mecanismo articulado apresentado na Figura 11.4, sabendo que todas as barras do mecanismo têm o mesmo comprimento $l=80 \, cm$. Assuma que o comprimento do cabo CD é igual a 150 cm.

Figure 11.4: Exercíco 4 - Aula 11

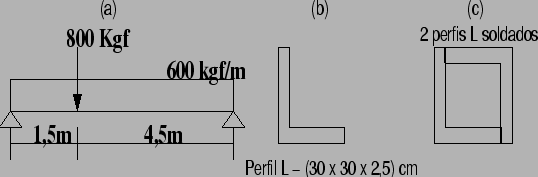

Exercício 05: Calcule o deslocamento $y$ no meio do vão para uma viga de aço $(E=21.000 kgf/mm^2)$ cujo esquema estrutural e a seção transversal estão apresentados na Figura 11.5. Calcule o mesmo deslocamento, caso a seção transversal fosse a apresentada na Figura 11.4 $c$.

Figure 11.5: Exercíco 5 - Aula 11
