Voltaje de offset


En un amplificador operacional ideal, cuando el voltaje de  entrada es cero, la salida de este también es cero, cosa que no es cierta en la practica, se dice que el voltaje de offset o voltaje de desvío esta alrededor de los 20 a 26 mV. Así pues, es un voltaje presente en la salida del amplificador aún cuando los voltajes de las dos entradas sean cero. Este efecto es causado por el ruido que el amplificador operacional amplifica y lo presenta a la salida del mismo.

Este voltaje lo especifica el fabricante y se puede determinar, ya que el producto de el voltaje de desvío con la ganancia establecida será mostrado en la salida, también lo puede generar aquellas variaciones de polarización del OP-AM.

El amplificador 741 posee dos pins disponibles para realizar esto. Estos pins (1 y 5) internamente están conectados a las entradas del amplificador diferencial. Debido a que los cambios de temperatura hacen cambiar el offset, se hace necesario estar calibrando este valor constantemente, lo cual es una desventaja, ya que es un proceso monótono y muy variable.



Figura 2.3 Medición del voltaje de offset.

 Retomando, el  voltaje de desvío se puede anular con los pines de ajuste de offset presentes en el  OP-AM,  de esta manera:

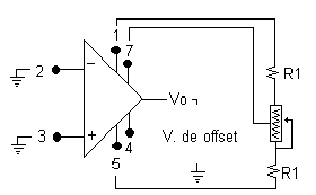

Figura 2.4 Compensación del offset a través de los pins 1 y 5 del 741, pin 7 es VCC


De esta manera la resistencia variable  será el dispositivo de ajuste. No es una restricción el poner el voltaje de polarización positivo  en la resistencia variable, también podemos poner el voltaje de polarización negativo, y ajustar.

También se puede utilizar la configuración que se muestra en la figura 2.5, además es útil si el OPAM no cuenta con las terminales de ajuste.

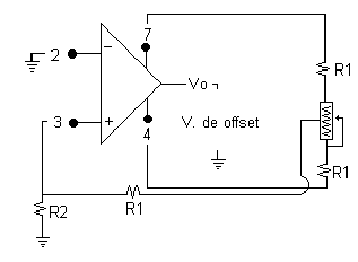

Figura 2.5 Compensación externa del offset a través de el voltaje de polarización,

donde R1 se recomienda 10 veces mayor que R2

Con esta configuración se puede  reducir a cero el voltaje de offset, la función de las resistencias R1 en los extremos de la resistencia variable, es tener una mayor sensibilidad de ajuste y el divisor de voltaje de r1 y r2 el bajar el voltaje de ajuste, ya que el voltaje de desvío es muy pequeño y si introducimos un voltaje de ajuste muy grande el voltaje de desvío cambiaría de polarización nada mas.
