Hoja de conexión PlayStation series SCPH-1XXX/3XXX

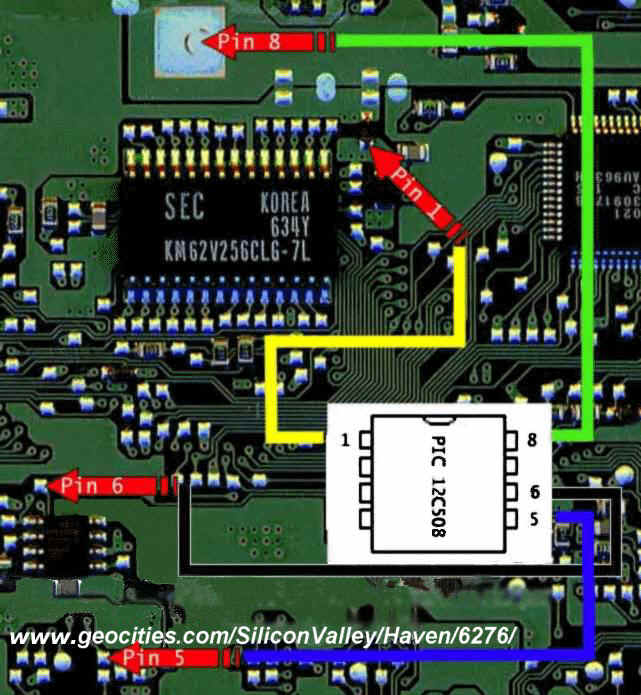

Aunque el desmontaje es el mismo para ambas consolas te puedes encontrar con estos dos tipos de placas de circuito impreso en el interior. Localiza en la placa el chip marcado con circulo rojo en la imagen. Si tiene 80 patillas usa la figura 80 patillas si tiene 52 patillas usa la figura 52 patillas.
PSX 80 Patillas
PSX 52 patillas
