Kirchoff’un Akımlar
Kanunu
Bir düğüm noktasına giren akımların toplamı, o düğüm noktasından çıkan
akımların toplamına eşittir. Bir başka deyişle, paralel kollardaki akımların
toplamı, ana kol akımını verir. Paralel kollarda direnci büyük olan koldan
az akım, direnci küçük olan koldan fazla akım geçer. Ancak paralel kollarda
gerilimler birbirine eşittir.
Paralel
devrelerde kol sayısı arttıkça, toplam direnç azalır.

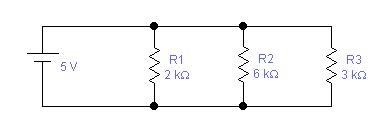

a)
RT
= ?
b)
IT
= ?
c)
UR1,
UR2,
UR3
= ?
d)
Akımları büyükten küçüğe sıralayınız.
e)
IR1,
IR2,
IR3
= ?
f)
Kirchoff’un akımlar kanununu gösteriniz.
a)
b)
c)
UR1
= UR2
= UR3
= UT
= 5V
d)
R1
< R3
< R2
IR1
> IR3
<
IR2
e)
f)
IT
= I1
+ I2
+
I3
5mA = 2,5mA + 0,83mA +
1,6mA
5mA
 4,93mA
|
