PRÁCTICA 6
LEY DE OHM
LABORATORIO DE FÍSICA II
EQUIPO No. 1
INTEGRANTES:
ALEJO GARCÍA ALMA
BECERRA VAZQUEZ LIZETH
GARCÍA MARTINEZ MIRIAM
OLIVIER PÉREZ LUIS ADOLFO
Verificar la ley de Ohm y analizar las limitaciones de los instrumentos de
medida (medidor de corriente y medidor de voltaje).
Introducción.
Para verifivar la ley de Ohm se emplearán los siguientes
circuitos:
La resitencia interna del medidor ideal de corriente
es cero pero la resistencia interna del medidor ideal del voltaje es infinito.
En el caso ideal, da lo mismo que usemos el circuito 1 o el 2 para realizar la
práctica, pues lo que obtenemos (con cualquiera de ellos) será ña diferencia de
potencial entre los extremos de la resistencia. (con el medidor de voltaje)
debida la corriente que pasa por ella (con el medidor de corriente).
En el caso debemos considerar las resistencias
internas de los instrumentos para decidir cual de los dos circuitos debemoe
emplear, para una mejor realización de las medidas.
Si la resistencia interna del medidor de voltaje , es
muy grande en comparación con la resistencia R (entre cuyos extremos se desea
medir la diferencia de potancial se urede usar el circuito 1, puea la mayor
marte de la corriente que circula por el circuito (incluidos los instrumentos
con sus resistencias internas) y que cuantifica el medidor de corriente, pasa a
través de R.
Si la resistencia interna del medidor de voltaje fuese
menor a la resistencia R, la corriente que recorre el circuito 1 pasará por la
resistencia R, pero la mayor parte de ella pasará por el medidor de voltaje
así, la corriente que mida el mediror de corriente, no será solo la que pasa
por R. (que és la que nos interesa en este caso), sino la que pasa por R y además
la que pasa por el medidor de voltaje, y por lo tanto no obtendremos medidas
confiables a menos que conozcamos la resistencia interna del medidor de voltaje
y la de la resistencia R para saber que parte de la corriente total es la que
pasa por R únicamente.
Multímetro
Fuente de poder.
Resistencia
Caimanes
Proto-board
Cables
1.Armar el circuito correspondiente
conectandolo a una fuente regulada en
paralelo con amerímetro y un coltímetro para diferentes valores de voltaje,
leer la intencidad de corriente en el amperímetro.

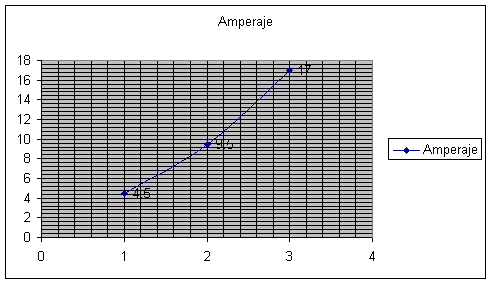

Leer en el medidor de corriente a diferentes valores de voltaje.

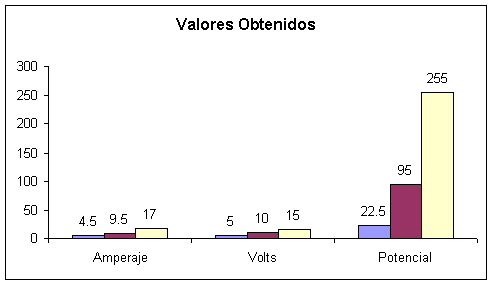

Valor de la resistencia = 1000 W
|
F.A. |
A |
V |
P |
|
5 V |
4.5 mA |
5 |
22.5 |
|
10 V |
9.5 mA |
10 |
95 |
|
15 V |
17 mA |
15 |
255 |
1.- ¿La relación V = RI se aplica a la resistencia no Óhmicas?
__________________________________________________________________________________________________________________________________________________
2 .- En u circuito elect´ronico dado circula una
corriente de 2 amperes y el calor de la resistencia es de 10 Ohm. Calcular el
voltaje aplicado a través del circuito.
3.- Un voltímetro de resistencia Rv y un amperímetro
de resistencia Ra se conectan para medir una resistencia R. El valor de la
resistencia R = V/I donde V es la lectura en el coltímetro y siendo I la
corriente en la resistencia R. Parte de la corriente registrada por el
amperímetro pasa por el voltímetro de tal manera que la relación de las leturas
del medidor 2 es igual a V/I da solamente la lectura aparente de la resistencia
R´. Demostrar que R y R´están relacionadas con la expresión:
1
1
_ 1
R R´ Rv
Los resultados obtenidos en la práctica no son confiables, debido al mal estado del material del laboratorio de prácticas, sin embargo; se aprendió la relación entre la diferencia de potencial y el voltaje que pasan por una resistencia.
Manual de prácticas de Física II. Facultad de Química. UNAM.
