Práctica
4: COMPROBACIÓN DEL TEOREMA DE MORGAN
Objetivos
de la práctica.— Demostrar, experimentalmente, la validez de
uno de los teoremas de Morgan:
Esquema
del montaje.—
Desarrollo
de la práctica.—
1)
Completar la siguiente tabla de verdad:
2)

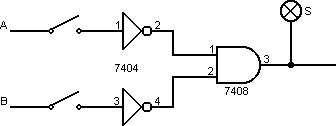

Comprobar, experimentalmente, el comportamiento del esquemae indicar a
qué columna de la tabla de verdad anterior corresponde.
3)
Indicar cómo demuestra el esquema el teorema de Morgan arriba enunciado.
4)
¿Cuál es el interés del teorema de Morgan, deducido
en la práctica?
5)
¿Qué tipo de puerta lógica sustituye a todo el circuito?
