| Er du selvbygger og har et projekt parat, og synes det vil være en
lettelse at kunne springe over det indledende arbejde med kabinetbyggeri
og montage. så er her et samle kabinet der virker, med 1 stk færdig
strømforsyning.
Størrelsen på kabinettet er 40 b x 21,5 h (med fødder) x 28 dyb (med terminaler). |
 |
| Kabinet er fremstillet i aluminium, der er forstærket med firkantet 8
mm jern profiler. Alt er samlet med undersænkede skruer, gevind er

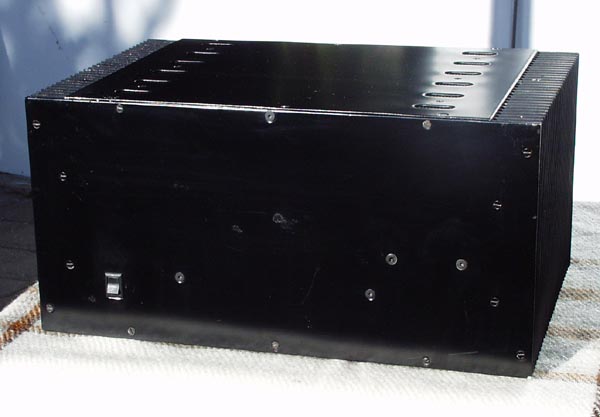

skåret i hånden. Der er ingen lysdioder, kun tænd sluk på forsiden. Den indkapslede trafo + hjælpetrafo er monteret lodret på forsiden, deraf kommer de skruer der her er synlige. Trafoen er indkapslet i mu metal, så der er ingen magnetisk udstråling. Frontpladen er lidt ridset, så hvis det betyder noget må du være forberedt på at udbedre skaden = spartling + slibning + lakering med spray.
|
 |
|

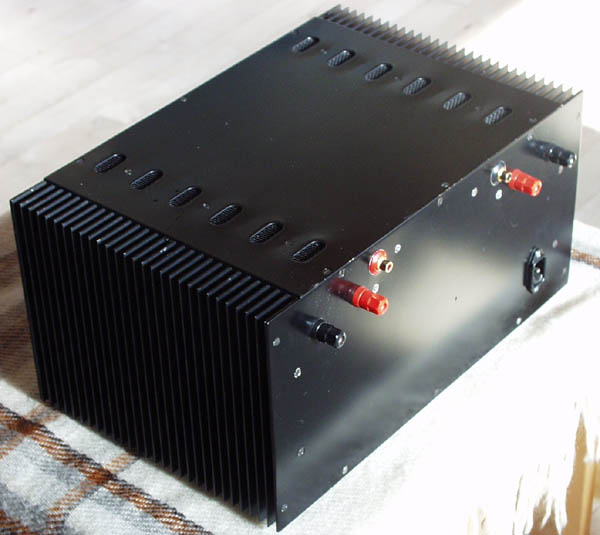

Bagsiden har kun det allermest nødvendige, netbrønd solide output terminaler + solide inputs. Input er isoleret fra stel.
|
 |
|
Siden består af et køleprofil på 25 x 20 x 4. Siden kan af moneres for montage / boring af huller. Køleprofiler er sort eloxeret, og har haft indvendige profiler der er fjernet ved fræsning. (spor kan anes). Størrelsen på profiler gør at der kan monteres et kl A forstærkere i kassen.
|
 |
|

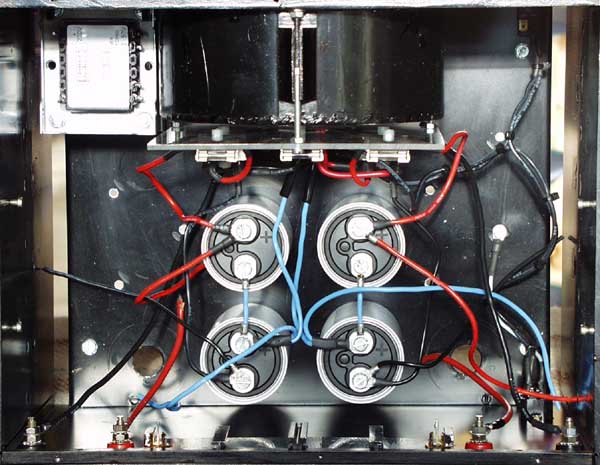

Strømforsyningen består af en indkapslet trafo med de ydre dimensioner på diameter 160 mm højde75 mm. Indkapslingen + indstøbningen gør at trafoen er fuldstændig støjsvag. Trafoen har to sekundær spoler og strømforsyningen leverer derfor 2 stk -+ 50 volt spændinger når den er udjævnet. Trafoen leverer med sikkerhed 800 wa fordelt på de to sekundærvindinger. Elektrolytterne er 4stk 63 v RIFAPEH169MH510VM 10.000 uf. Lytterne er ny monterede og har aldrig været i brug. Til brug for særlige spændinger er der monteret en hjælpetrafo ser giver -+ 50 volt før ensretning. Denne trafo er ikke forsynet med ensretning. Der er alt i tilslutningsledninger, så det eneste der mangler er at få skruet et kredsløb i.
|
 |
|
|
| Der er monteret primær såvel som sekundærsikringer. Under ensretterne ses et kredsløb der bevirker en nænsom start af forstærkeren. |
| Tja sådan kan gå, et projekt der ufrivilligt strakte sig over flere
år er aflivet men derfor kan - kabinettet med indhold godt blive til
gavn for andre.
Strømforsyninger har været startet 1 gang for kontrol af spændinger. Pris 1000 kr exl forsendelse. Befinder sig i Struer. Mail til 2larsen@post4.tele.dk |
