GeoMAPro este o aplicatie GIS (Geographic Information System) realizata cu produsele ESRI MapObjects si Borland C++ Builder.

GeoMAPro este destinata gestionarii hartilor digitale in formatul ESRI (Environmental Systems Research Institute Inc , lider mondial in privinta produselor si a sistemelor GIS) si anume ShapeFile formatul din ArcView si ArcInfo coverage. Deasemenea poate vizualiza si harti in format imagine (BMP, TIF, SUN, etc).

Cerinte hardware : PC 486 cu 16 Mb RAM , recomandat PENTIUM cu 32 Mb RAM ; 15 Mb liberi pe hard disk ; sistem de operare Windows 95 sau Windows NT. Placa grafica setata la cel putin 256 culori, fonturi mici si rezolutia recomandata de cel putin 800 x 600.

Bazele de date folosite (creare / modificare) sunt in formatul .DBF (DBase / Fox).

Deasemena in cazul folosirii optiunii join intre tabela asociata unui layer si o tabela externa pot fi folosite pe langa formatul DBF si tabele .MDB (Access), DB (Paradox) sau RDBMS ca SQL SERVER, ORACLE sau INFORMIX ( aplicatia foloseste tehnologia client-server )

GENERALITATI

 Aplicatia are un administrator , creat automat la prima instalare, care stabileste pentru fiecare utilizator un domeniu de lucru , posibilitatea utilizatorului de a modifica datele geografice , cele alfa-numerice, lisarea rapoartelor sau a hartilor.

La pornirea aplicatiei trebuie intodus numele si parola utilizatorului.

Layerele (hartile digitale) ShapeFile , pe care aplicatia GeoMAPro le poate genera , sunt formate din 3 fisiere si anume : .shp ce contine informatiile geografice, .shx cu indexul elementelor geografice si .dbf - tabela asociata layerului.

Structura tabelei asocite unui layer poate fi modificata prin adaugarea / stergerea de campuri cu GeoMAPro sau cu alte produse ce pot gestiona aceste tabele (precum FoxPro), cu conditia ca respectivul layer sa nu fie afisat intr-o vedere (MapView).

Este interzista adaugarea/steregerea de inregistrari din tabela asociata unui layer, in aceasta situatie se va distruge structra interna a ShapeFile-ului.

ShapeFile-ul poate fi de unul din tipurile : punct , linie sau poligon. Un ShapeFile nu poate fi generat in mod manual , prin cursor (mouse/digitizor) daca in MapView nu este adaugat cel putin un layer de referinta pentru stabilirea coordonatelor elementelor.

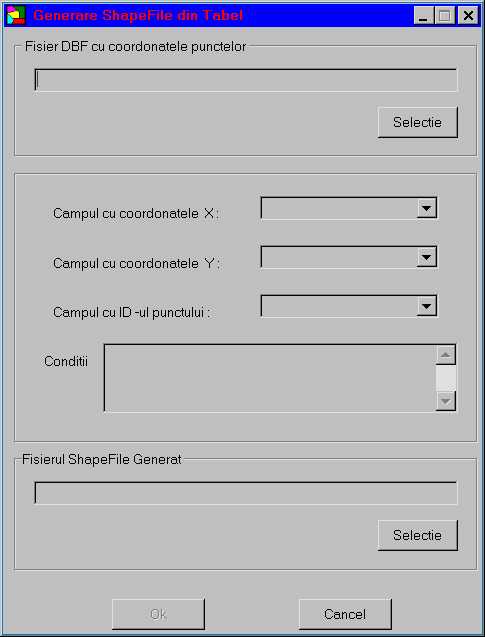

In caz contrar , un  layer de tip punct poate fi generat (creeat) dintr-o tabela .DBF care are coordonatele reale ale punctelor.

Datele in GeoMAPro sunt organizate in proiecte , ce pot contine vederi ale hartilor digitale, tabele si documente.

GeoMAPro - Optiuni generale :

- deschiderea unui proiect salvat anterior pe hard;

- o noua vedere pentru harti folosind optiunea <Nou> MapView din fereastra proiectului;

- deschiderea unei vederi anterioare , existenta in proiect;

- crearea de noi tabele DBF sau adaugare in proiect a unor tabele deja existente;

- adaugare in proiect a unor documente : orice tip de fisier cunoscut de mediul Windows;

- modificarea parolei utilizatorului curent;

- administrarea aplicatiei prin adaugarea de noi utilizatori si stabilirea drepturilor acestora.

MapView - Optiuni:

- adaugarea unei noi harti in vederea curenta : fisiere SHP (ESRI ShapeFile) , Arc Info coverage , imagini in formatele BMP , TIF , GIS , SUN , RS , etc.

- modificarea proprietatilor unui layer : culoare , stil , etc;

- marire / micsorare , pan , modificarea scalei;

- obtinerea informatiilor pentru elementul selectat;

- crearea unor noi layere;

- editarea / modificarea elementelor grafice ale unui layer;

- desenare forme pe harta;

- interogarea tabelei asociate layer-ului;

- selectia spatiala a elementelor unui layer;

- modificarea atributelor  din tabela asociata unui layer;

- analiza de retea;

- listarea hartilor;

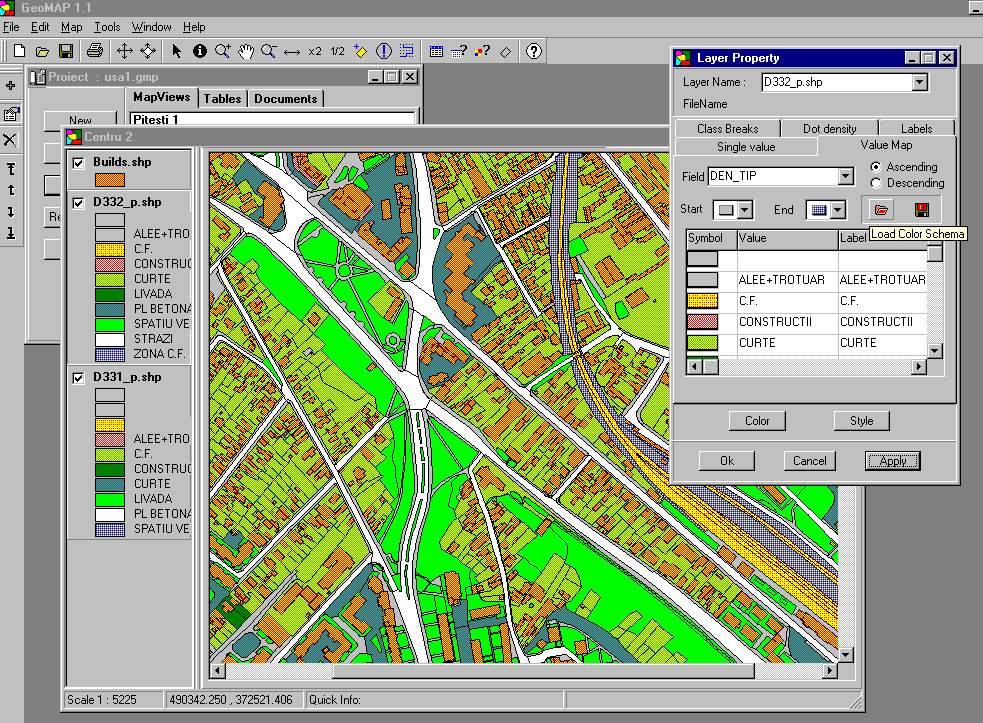

Proprietatile unui layer (ale unei harti) - Optiuni :

- O singura culoare : intreg layerul este reprezentat printr-un singur simbol si o singura culoare (implicit). Se poate stabili si campul folosit implicit la etichetele puse manual prin comanda "Desenare forme".

- Valori unice : layer-ul este reprezentat prin culori diferite in functie de valorile unice existente intr-un camp din tabela asociata. Schema de culoare si etichetele atasate fiecarei culori pot fi salvate / incarcate pe / de pe hard;

- Clasificare : layer-ul este reprezentat printr-un numar fix de culori diferite , in functie de statistica valorilor unui camp din tabela asociata;

- Densitati de puncte : se aplica doar layer-elor de tip poligon in functie de valorile unui camp din tabela asociata;

- Etichete : elementelor layer-ului e sunt puse automat etichete cu valoarea unui camp;

Interogare :

Se selecteaza un camp si in lista alaturata vor apare valorile acestuia din tabela asociata. Se construieste cu ajutorul butoanelor (sau se scrie) expresia dupa care dorim sa cautam elementele si optiunea Query executa interogarea. Elementele gasite conform cererii vor fi colorate in galben. Acestea pot fi exportate intr-un nou shapefile pe hard.Astfel se pot selecta duar casele sau drumurile dintr-un shp sau din mai multe.

Selectie spatiala :

Se alege pentru a selecta o zona astfel :se alege forma cu ajutorul careia se va face selectia : punct , linie , dreptunghi, poligon, si apoi se alege metoda dupa care se face selectia. De asemenea rezultatul selectiei poate fi salvat intr-un nou shapefile pe hard.Selectia se realizeaza si pe mai mult shp-uri (cele din view)

Editare

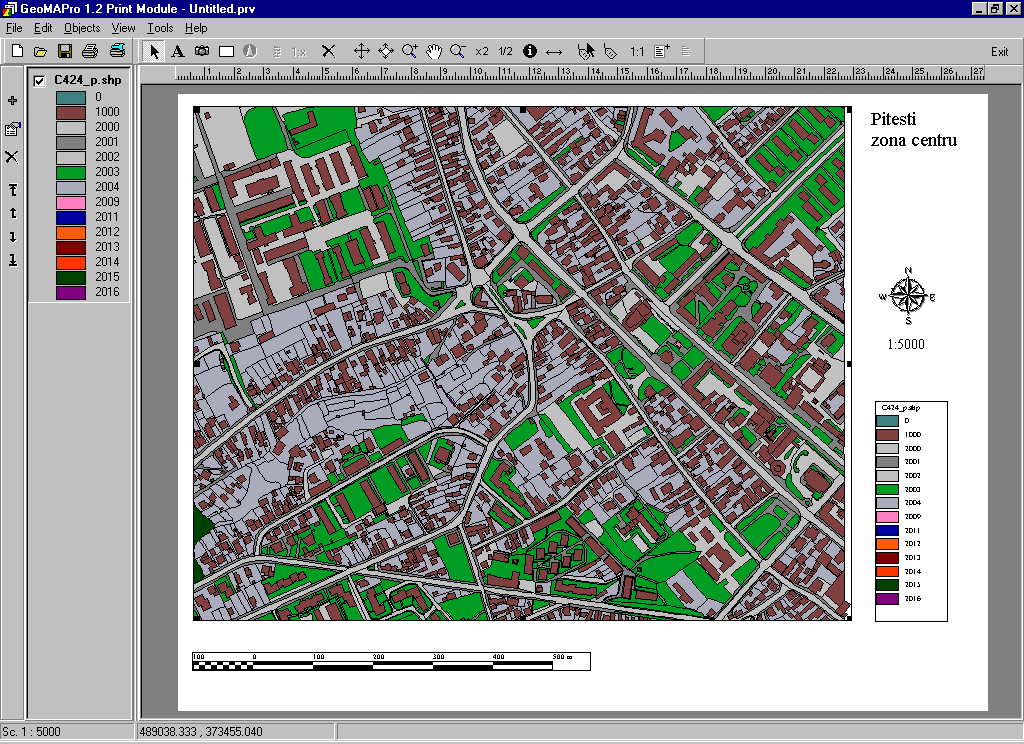

Listare :

Dupa ce se stabilesc culorile si stilul simbolurilor prin care sunt reprezentate hartile , precum si zona din harta  ce se doreste listata se alege optiunea Print din meniu sau prin intermediul butonului corespunzator. Se stabileste tipul pagini pe care se va face listarea si va apare o fereastra cu harta , legenda , scara , nordul geografic si titlul listarii. Toate aceste elemente se pot scala si  deplasa . Se pot adauga noi texte , apoi se fixeaza scara la care se doreste listarea si se apasa bunonul corespunzator.

Generarea unui ShapeFile:

Se stabileste tipul layer-ului si vor aparea doua ferestre : o bara sus cu uneltele pentru editare / desenare si o a doua fereastra care controleaza modul prin care sunt introduse elementele grafice: cursor (mouse) , prin coordonate reale (de la tastatura) sau prin ID-urile unor puncte dintr-un alt layer de referinta, precum si daca elementele introduse prin mose vor face "snap" (se vor uni) in functe  de o toleranta fie de grid , fie de elementele unui alt layer. Cand se vor introduce coordonatele reale ale elementelor , acestea vor fi despartite prin virgula.

Analiza de retea

Modulul Analiza de retea permite determinarea traseului optim intr-un layer de tip linie intre doua sau mai multe puncte selectate de utilizator..

se poate alege daca Drumul Minim e calculat in functie de lungimea segmentelor sau in functie de valoarea unui alt cimp din baza de date aferenta Layerului.De asmenea Drumul Minim respecta sensul unic daca acesta a fost declarat in tema respectiva.

De asemenea utilizatorului ii este afisat traseul acestui drum optim cu distantele aferente.

    Din fereastra proiectului se selecteaza Harti , Nou pentru a adauge proiectului o noua harta sau pentru a crea harta de inceput.

    Aceste harti create de utilizator sunt foarte usor de folosit existind posibilitatea de comutare intre ele, de transferare a datelor intre ele , etc...

    In harta se incarca fisiere Shp,Dxf,Txt specifice... , sau se creaza unele noi urmind construirea celor noi si respectiv modificarea celor existente

    Din fereastra proiectului se selecteaza Harti , Sterg pentru a exclude din proiect respectiva harta.Fisierele ce compun harta vor fi salvate optional.

    Din fereastra proiectului se selecteaza Harti , Redenumesc in caz ca se doreste redenumirea unei harti componente a proiectului.Trebuie ca in prealabil sa se fi selectatat harta dorita.

Contine :

Pentru a se realiza splitul trebuie selectate 2 linii (primele 2 din selectie) si acestea vor fi taiate pe intersectie aparind 4 linii.

   Din fereastra Draw Tool Se selecteaza Simol Style dca se doreste modificarea
proprietatilor unui unui element component al Layerului .
    Fiecare element din Layer are proprietatile sale care nu se depind de proprietatile genera le ale
layerului si nici de proprietatile altor elemente.
    Pentru a putea schimba proprietatile elementele trebuie mai intii selectate .
    Prin Selectare elementele isi schimba culoarea din cea data de proprietatile Layerului sou cele personale in culoarea galben.
    Pentru a face selectia se foloseste Butonul Select Shape dupa care se da click pe elementul respectiv.
    Pentru a selecta mai multe elemente se foloseste tasta CTRL.
    La apasarea Simbol Style va aparea Fereastra Simbol Style .

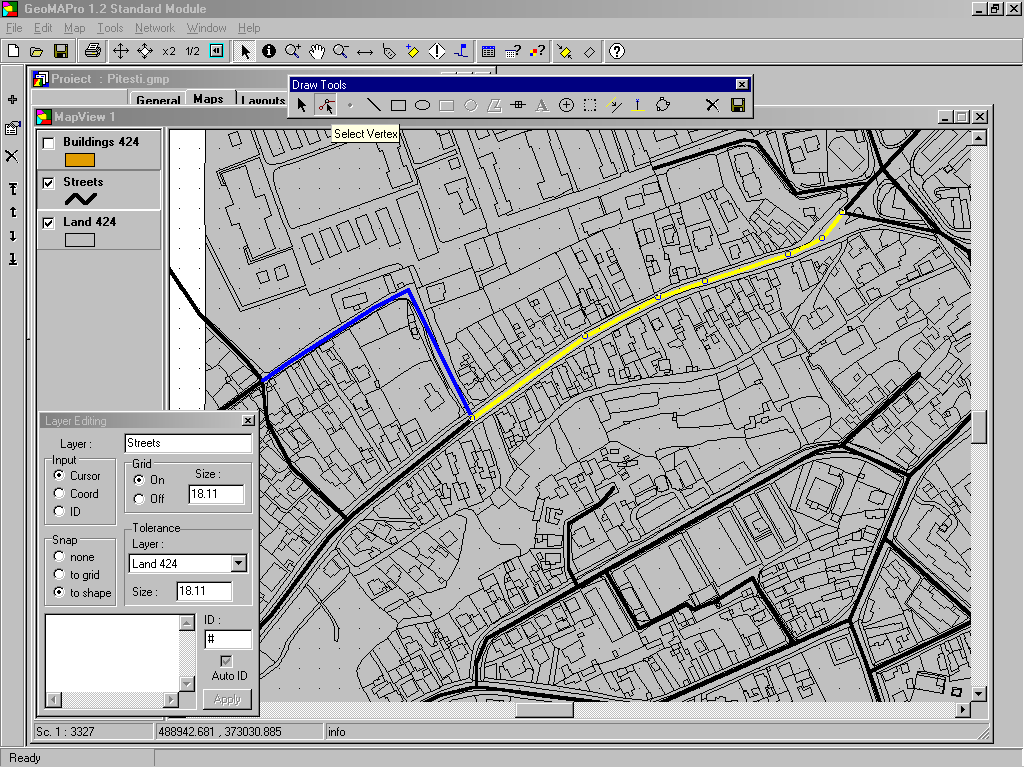

    Din fereastra Draw Tool se selecteaza Adaugare Vertex daca se doreste adaugarea unui vertex la o linie,la o polilinie sau la un poligon.
    Pentru a se putea executa opetatia Layerul selectat trebuie sa fie cel supus editarii.

Se foloseste daca se doreste spargerea unie linii in mai multe linii.
    Butonul nu este activ in caz ca Layerul este de tip puncte.

    Din fereastra Draw Tool se selecteaza Adaugare Etichete daca se doreste afisarea in harta a etichetelor elmentelor din Layer.
    Pentru a se putea adauga aceste etichete mai intii trebuie din Fereastra Proprietati Layer sa selectam casuta cu Etichete dupa care sa alegem ce cimp va eticheta elementele.
    Elementele pot fi de orice tip.Aceast buton este folosit pentru adaugarea de etichete duar pe elementele pe care se face clik si nu pe toate elementele .Pot fi puse pina la 3 cimpuri pe fiecare eticheta aplicataelementelor cu posibilitatea maririi numarului la cerere.

    Din fereastra Draw Tool se selecteaza Info / Modify daca dorim sa aflam informatii despre un anumit   element.
    Daca elementul selectat face parte dintr-un Layer cu puncte se vor afisa duar coordonatele sale.
    Altfel va aparea fereastra cu toate cimpurile componente ale Layerului pentru punctul respectiv.
    Prin Selectare elementele isi schimba culoarea din cea data de proprietatile Layerului sou cele personale  in culoarea galben.

    Din fereastra Draw Tool se selecteaza Setare Distantei Gridului daca se doreste scimbare gridului dupa care se face construirea unui ShapeFile.
Desenarea se face cu obtiunile ca punctele desenate sa se suprapuna exact pe grid , oriunde sau sa se suprapuna peste punctele din alt Fisier.

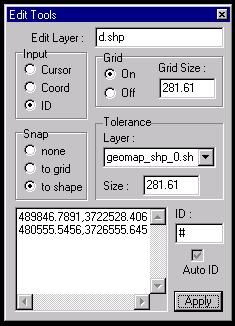

    Setarea Acestor obtiuni se face din Fereastra Edit Tool.
    Selectia marimii gridului se face cu ajutorul mouse-lui.

    Din fereastra Draw Tool se selecteaza Stergerea Selectiei daca se doreste stergerea unor anumite elemente.
    Elementele trebuie mai intii selectate.

    Salvarea unor desene in cazul unei editari nu se face otional decit la inchiderea ferestrei Edit Tools sau prin apasarea butonului Save in ShapeFile daca nu se doreste oprirea editarii.
    Din fereastra Draw Tool se selecteaza Save in ShapeFile.

    Din Tool Bar se selecteaza butonul Zoom To All daca se doreste ca harta sa se existinda peste toate          Layerele care o compun.
    Astfel vor fi vizualizate toate Layerele,cel mai mare dintre ele va avea punctele etreme la marginile hartiei.
    Daca unele Layere vor fi la scala mult mai mica fata de unul dintre ele ,aceste nu vor mai fi vizibile decit daca se selecteaza cu ZOOM IN sau Zoom To Selected Layer Dupa ce butonul Layerului a fost apasat.

    Din Tool Bar se selecteaza butonul Zoom To Layer daca se doreste ca harta sa se existinda peste  LayerulSelectat.
       Daca unele Layere vor fi la scala mult mai mica fata de unul dintre ele ,aceste nu vor mai fi vizibile decit daca se selecteaza cu ZOOM IN sau Zoom To Selected Layer Dupa ce butonul Layerului a fost apasat.

    Din Tool Bar se selecteaza butonul Zoom To daca se doreste ca harta sa se existinda peste elementele selectate .
    Layerul selectat va avea punctele etreme la marginile hartiei.
    Layerele mai mari vor iesii in afara imaginii conform coordonatelor sale.

    Din Tool Bar se selecteaza butonul Select daca dorim sa marcam desene sau sa comutam alt buton.
    Prin Selectare elementele isi schimba culoarea din cea data de proprietatile Layerului sou cele personale in culoarea galben.
    Are acelasi efect ca butomul Info / Modify din Fereastra Draw Tool duar ca nu trebuie editat Layerul .

    Din Tool Bar se selecteaza butonul Identify daca dorim sa aflam informatii despre un anumit element.
    Daca elementul selectat face parte dintr-un Layer cu puncte se vor afisa duar coordonatele sale.
    Altfel va aparea fereastra cu toate cimpurile componente ale Layerului pentru punctul respectiv.
    Prin Selectare elementele isi schimba culoarea din cea data de proprietatile Layerului sau cele personale in culoarea galben.

    Din Tool Bar se selecteaza butonul Zoom In daca dorim sa marim o portiune din harta.
    Tinind apasat pe butonul stinga mouse vom selecta zona ce o dorim marita.
    Se vor marii toate Layerele din zona respectiva ce compun harta.
    Daca am selectat o zona prea mica se revine cu Zoom Out.

    Din Tool Bar se selecteaza butonul Zoom Out daca dorim sa micsoram o portiune din harta.
    Tinind apasat pe butonul stinga mouse vom selecta zona ce o dorim micsorata.
    Se vor micsora toate Layerele din zona respectiva ce compun harta.
    Daca am selectat o zona prea mare se revine cu Zoom In.

Daca vrem zoom Out nu mai lucreaza inseamna ca harta a ajuns la maximul extendului si de aceea scara nu mai creste.O solutie ar fi introducerea in harta a unui Layer mai mare.View-ul trebuie inchis si redeschis pentru a se modifica extendul Hartii.

    Din Tool Bar se selecteaza butonul Pan daca dorim sa deplasam harta in vreo directie.
    Tinind apasat pe butonul stinga mouse si deplasind mouse-ul vom deplasa harta in directia dorita.
    Se vor deplasa toate Layerele din zona respectiva ce compun harta.

    Din Tool Bar se selecteaza butonul Distance daca dorim sa aflam o anumita distanta pe harta in coordonate.
    Distanta poate fi si compusa din mai multe linii ,selectia finala se face actionind dublu click.
    Se vor afisa distanta totala a segmentelor si distanta dintre capetele ultimului segment.
    Distanta se va raporta la unitatea de mesura cu care se lucreaza.

    Din Tool Bar se selecteaza butonul Zoom In *2 daca dorim sa executam o marire de doua ori a hartii.
    Daca dorim alt raport se selecteaza Zoom In.

    Din Tool Bar se selecteaza butonul Out In 1/2 daca dorim sa executam o micsorare de doua ori a hartii.
    Daca dorim alt raport se selecteaza Zoom Out.

    Din Tool Bar se selecteaza butonul deselet daca dorim sa oprim operatie in curs.

Butonul Add Layer adauga un nou Shp hartii.

Butonul Delete Layer exclude Shpul bifat din Harta.
El va fi salvat obtional in caz ca sau facut modificari.

Butonul Move Layer First Muta Layerul selectat la inceputul listei Layerelor.
Astfel el va aparea ultimul in harta si va fi acoperit eventual de celelalte.

Butonul Move Layer Last Muta Layerul selectat in coada listei Layerelor.
Astfel el va aparea primul in harta si se va suprapun peste restul.

Butonul Promote Layer muta Layerul selectat cu o pozitie mai sus in lista Layerelor.

Butonul Demote Layer muta Layerul selectat cu o pozitie mai jos in lista Layerelor.

Din fereastra Draw Tools se apasa butonul Setarea tolerantei daca se doreste modificarea marimii tolerantei din cursor in caz ca se lucreaza cu raportare la un Shp.(Vezi Edit Tools -Tolerance)

    Din meniul principal se selecteaza Instrumente , Analiza De Retea sau din Tool Bar se selecteaza butonul Network daca dorim
sa efectuam o analiza pe Layerul selectat.
    Layerul pe care se face analiza trebuie sa fie selectat si de tip linii.

Se selecteaza in caz ca am definit o actiune in Proprietati Layer/HotLink in caz ca dorim sa alocam o actiune ce va rula in functie de elementul ce se selecteaza in harta(Ex: Avem puncte cu Id-uri de la 1 la 500 (Sau orce alt cimp in baza da date a Shp-ului) reprezentind canalizatii sau stilpi telefonici sau trasee , iar pentru fiecare un Shp(Stilp302.shp…) reprezentind conexiunile sau alte parti componente .Duar printr-un Singur Clic pe punct fara a se cunoaste Id sau Coordonate putem vizualiza/edita Shp-ul aferent.)

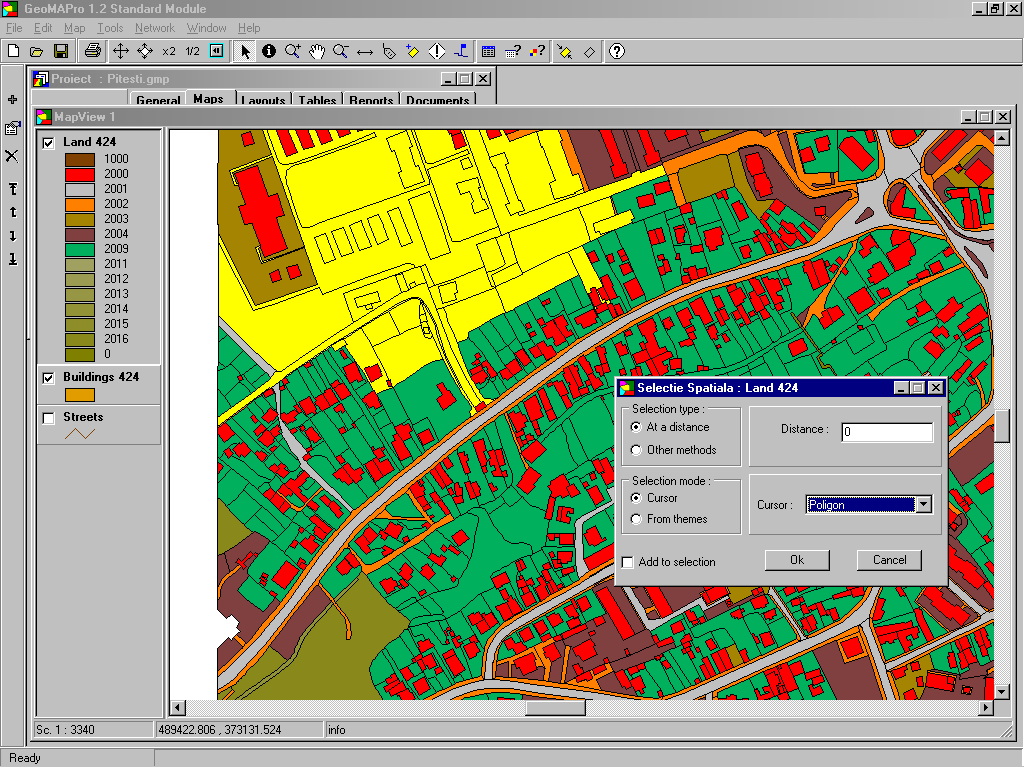

    Fereastra de Selectie Spatiala contine:

        -Comutatorul From Selected seteaza obtiunea ca elementele selectate sa fie dintr-un singur ShapeFile            Sau din toate.
         Daca se selecteaza duar elementele dintr-un singur ShapeFile acesta trebuie mentionat
        -Casuta Selected Layer seteaza layerul in caz ca selectia se face duar dupa un singur ShapeFile.
        -Casuta Selected Color seteaza culourea cu care se va face marcarea.
        -Casuta Selected Shape cu ce se face marcarea:cu un punct,cu o linie,cu o polilinie sau cu un              poligon.
        -Casuta Type Of Search Seteaza modul in care se face selectia.
        .......
        -Casuta Select Distance seteaza distanta de la care obiectele sunt selectate fata de selectie .
        -Butonul Search cauta toate desenele ce trebuiesc selectate.
        -Butonul Exp extrage desenele selectate si le salveaza in alt ShapeFile.
        -Butonul Zoom mareste harta peste elementele desenele selectate.
        -Butonul Pan deplaseaza desenele selectate in mijlocul hartii
         Acest buton nu le si mareste.
        -Butonul Cancel anuleaza operatia.

    Din meniul principal se selecteaza Instrumente , Analiza De Retea sau din Tool Bar se selecteaza butonul Network daca dorim sa efectuam o analiza pe Layerul selectat.
    Layerul pe care se face analiza trebuie sa fie selectat si de tip linii.

Butonul se selecteaza atunci cind cind deja este deschisa din meniu fereastra de Network pentru a se stabili Punctul de start sipunctele de stop pentr care se va face analiza.In cazul In care cele de stop sunt dintr-un Shp se stabileste duar Startul.

--Constructie retea : realizeaza rezeau dupa care se fac analizele.

Trebuie introduse cimpurile dupa care se calculeaza drumul minim(Lungimea);

• Se pot seta si drumuri cu un singur sens de circulatie.

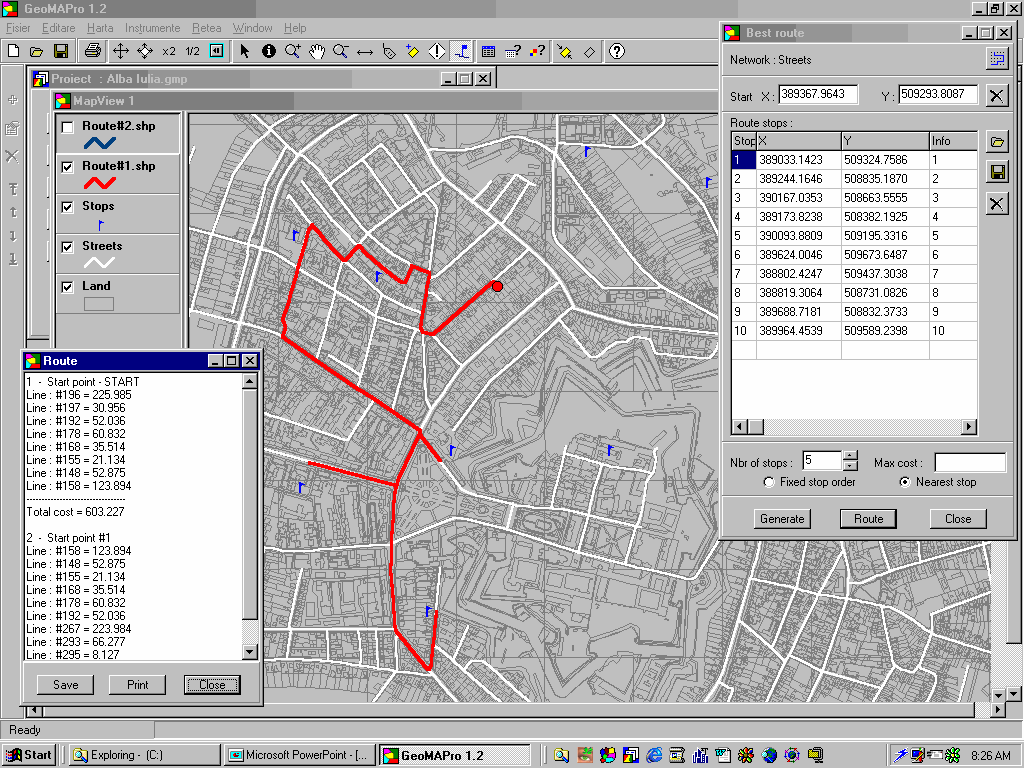

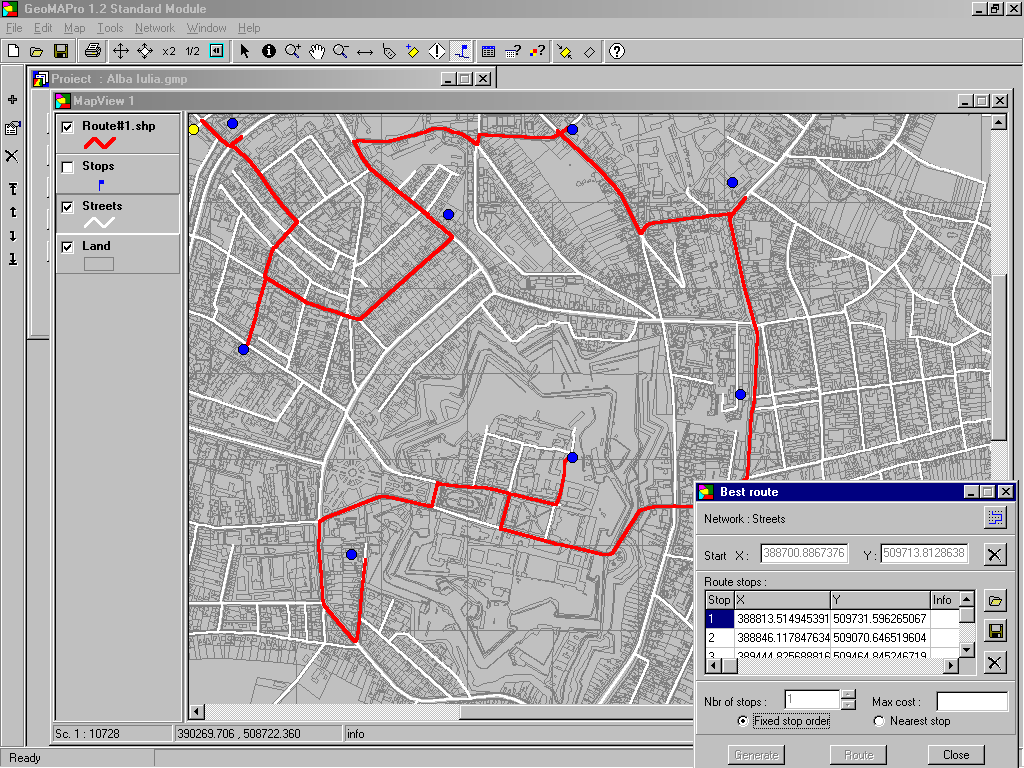

--Retea/Best Route—Dupa ce s-a facut construirea retelei se poate tece la cautarea drumului minim.

• Se fixeaza punctul de start din coordonate sau din cursor ;
• Se introduc punctele de oprire;
• se seteaza cete opriri sa se trateze(se trateaza in ordinea introducerii in tabela);
• Se seteaza daca traseul va urmarii opririle in ordine sau va crea drumul cel mai scrt pentru toate oprindu-se la cel mai apropiat;
• Se poate setaun cost maxim ce nu trebuie depasit;
• Se poate alege un Shp tip puncte care sa contina opririle (El trebuie sa fie in harta) si cimpul dupa care e iau denumirile punctelor puntru a le afisa in lista traseului final

---Facilitati :Dupa ce s-a construit reteaua putem vedea drumul minim de la start catre fiecare punct;(Ex: De la distribuitor catre magazine) pentr a vedea costurile fiecarui traseu.se poate de asemenea crea drumul minim de la fiecare punct catre start , drumul fiind altul in cazuri de sens unic

• Se alege un Shp tip puncte care va contina punctele spre/in care se calculeaza drumul
• Se poate alege punctul de start din care se pleaca in toate directiile;
• Se poate alege un numar mai mic de puncte decit cel din Shp
• Se poate alege un cost maxim per drum.

---Zona de deservire - Dupa ce s-a construit reteaua putem vedea toate punctele care se gasesc la o anumita distanta de un anumit punct(Cu un anumit Cost)

Ex: Se poate vedea zona in care pot fi inscrisi copii la o scoala astfel incit ei sa nu mearga mai mult de 500m sau zonele de plasare a urnelor de vot la distante egale.Se stabileste costul si startul.

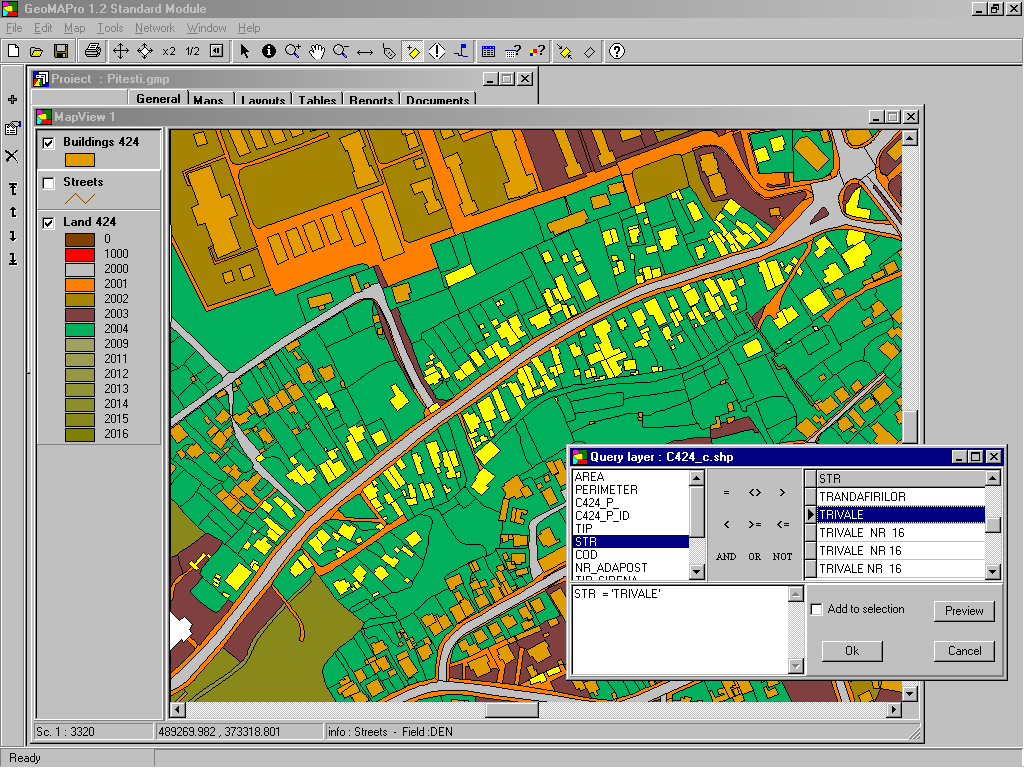

    Din meniul principal se selecteaza Instrumente , Interogare sau din Tool Bar se selecteaza butonul Querry Daca se doreste selectarea unor desene dupa anumite conditii.
    Interogarea se va face duar pe Layerul selectat.
    Va aparea fereastra de interogare ce contine:
        -in partea stinga sus casuta cu cimpurile compunente ale Layerului.
        -in partea dreapta sus casuta cu valorile axistente in cimpul selectat.
         Daca dorim interogare dupa un anumit cimp , acesta se selectaza si in dreapta vor aparea toate             valorile axistente in cimpul selectat.
        -in partea de mijloc sus casuta cu Functiile ce se pot executa.
        -in partea stinga jos casuta cu conditia totala dupa care se face selectia.
         Ex: "x"<5000 and "x" + "y" >800 or "aria"=0
        -Butonul Query selecteaza desenele ce indeplinesc conditiile.
         Ele vor fi marcate pentru alte operatii.
        -Butonul Exp Extrage desenele ce indeplinesc conditiile si le salveaza in alt ShapeFile.
        -Butonul Zoom Mareste harta peste elementele desenele ce indeplinesc conditiile.
        -Butonul Pan deplaseaza desenele ce indeplinesc conditiile in mijlocul hartii
         Acest buton nu le si mareste.
        -Butonul Reset sterge conditiile.
        -Butonul Cancel anuleaza operatia.

    Din meniul principal se selecteaza Instrumente , Selectie Spatiala sau din Tool Bar se selecteaza butonul       Selectie Spatiala daca se doreste selectarea unor elemente pe portiuni sau zone.
    Prin selectie spatiala putem selecta cu desenele prin selectia zonei in care se afla
    Selectarea se poate face cu un punct, o linie, o polilinie,un poligon.
    Selectia se poate face pe toate Layerele prezente in harta, sau numai pe unul.
    Sepoate selecta de asemenea distanta pina la care se face selectia.
    La apelare va aparea Fereastra de Selectie Spatiala.

Fereastra Edit Tools contine:

-Edit Layer : numele Layerului ce se editeaza;
-Comutatorul Input : seteaza modul de desenare a formelor
Are obtiunile:
-Cursor - Desenarea formelor cu mouse-ul;
-Coord - Desenarea formelor prin coordonatele sale;
coordonatele se introduc in casuta stinga jos cu virgula intre ele;

Obs Punctul este separator zecimal si nu virgila.Virgula va separa coordonate X de Y ale unui punct .Punctul dintre X si Y nu este obligatoriu(Ex : 489846,3722528 ).In caz ca Layerul este de tip poligon sau linie desenarea prin coordonate se va face introducind coordonatele capetelor si nodurilor unul cite unul in ordine.

In caz ca se doreste crearea unui cerc din coordonate se selecteaza butonul de desenare cerc si se introduc coordonatele X,Y,Raza ( Ex: 489846,3722528,100)

In caz ca se doreste desenarea cercului ce trece prin 3 puncte aceasta se poate face numai prin ID-uri , selectind butonul cerc prin 3 puncte si introducerea celor 3 Id – uri ale punctelor in ordine.

In caz ca se doreste desenarea din ID-uri a unui dreptunghi avind doar 3 Id de puncte si nestiind coordunatele (neexistind Id pentru al 4-lea punct) desenarea se poate face selectind desenare dreptunghi prin id , se trec Id-urile celor 3 puncte iar pe a patra linie se trece ? .

In caz ca se doreste spargerea poliliniilor in linii aceasta se poate face selectind polilinia si scriind un / in casuta de editare.

In caz ca se doreste desenarea unui arc de cerc ce trece prin 3 puncte aceasta se poate face numai prin ID-uri , selectind butonul arc de cerc prin 3 puncte si introducerea celor 3 Id – uri ale punctelor in ordine.Directia dupa care se deseneaza arcul va fi data de ordinea scrierii celor 3 arce.

-Id -Desenarea se face dupa identificatori(etichete);

Ex : In caz ca exista o tema de puncte cu id intre 1-10 se poate crea alt Layer (linii sau poligoane) scriind pentru fiecare duar id-urile punctelor prin care trece nefiind nevoie de coordonatele exacte ale capetelor si vertexurilor.

-Grid :Desenarea se face raportata la un grid sau nu.
Acest comutator pune gridul daca se doreste.
-Grid Size : Marimea gridului ;
Se poate seta numeric sau prin butonul set grid space din Fereastra Draw Tools marimea pasului la care se pune gridul.Daca ea este prea mica gridul nu v-a mai fi afisat incit va innegrii tot ecranul.
- Snap :Seteaza daca desenle se raporteaza la ceva(Coordunatele desenelor se suprapun ,prin rotunjire,peste gri sou peste coordontele
desenelor din alt Shp cu o anumita toleranta)
Comutatorul Snap contine:
-None :desenarea se face fara raportare prin coordonte exacte.
-To grid :desenarea se face raportata la Gridul de marimea stabilita;
-To Shape :desenarea se face raportata la un alt ShapeFile cu toleranta specificata
-Tolerance contine:
-Layer -layerul dupa care se face raportarea la desenare
Se selecteaza in caz ca dorim ca desenele sa se lipeasca de formele din alt Layer daca sunt la o anumita distanta de ele pentru a nu aparea eruori in editari.

-Size -seteaza distanta de la care se lipesc/suprapun desenele in cazul raportarii la un Shp.
-Id : Modul Editarii dupa Identificatori:
#-Primul punct cu coordonatele scrise va avea ultimul+1 Id al punctelor existente in Shpul Editat.
Daca shpul e gol ele vor fi puse in ordine crescatoare incepind cu 0.
36(un numar) daca se doreste incrementarea id-ului punctelor incepind cu 36
-Auto Id -programul pune Id-ul singur.

Fereastra Proprietati Layer seteaza proprietatile de desenare a layeruli respectiv.
Ea contine:
-Simbol Unic- Seteaza Tipul simbolului din Layer
-color -seteaza culoarea cu care se fac desenule
-Style -Seteaza Forma desenului.Eava fi specifica fiecarui tip de Shp.
Pt puncte se seteaza un anumit caracter ce poate reprezenta punctele.
El se poate schimba precum si fontul si marimea sa .
Pt linii se poate seta tipul liniei , culoarea si grosimea
Pt poligoane se poate seta culoarea si tipul hasurii cit si tipul si culoarea marginii.
-Label Field Cimpul dupa caqre se pun etichete.
-Valori Unice :In caz ca se doreste identificarea elementelor cu valori unice,
se alege cimpul cu valorile dorite si elementele diferite vor fi desenate cu culori diferite de la o noanta la alta ,
sau cu culori specificate de utilizator.
Se aleg culoarea de start , de sfirsit ,ascendenta,si cimpul cu valorile respective.
Setarile se pot salva sau importa.
-Clasificare :In caz ca se doreste identificarea elementelor cu valori intre anumite limite
se alege cimpul cu valorile dorite si elementele intre intervalele dorite vor fi desenate cu culori diferite de la o noanta la alta ,
sau cu culori specificate de utilizator.
Ex: 34 < "Area" <532
Se aleg culoarea de start , de sfirsit ,intervalul de start ,intervalul de Sfirsit,si cimpul cu valorile respective.
-Densitati de puncte:Se foloseste numai pentru poligoane in caz ca au pe un cimp anumite valori.
Ex Anumite poligoane reprezinta cladiri.Unele dintre ele au cereri de telefoane intr-un unumit cimp.
Astfel se pot vedea unde exista cele mai multe cereri de telefon si este nevoie de Un nou post telefonic.
Se poate seta cimpul dupa care se iau cererile,valoarea pt un anumit tip de cerere,
si marimea ,tipul,culoarea punctului ce va reprezenta cererea.
-Etichte:Pune etichetele pe harta pt Layerul respectiv.
Se poate seta tipul,culoarea,marimea si pozitia scrisului,Edichete duplicate,Text scalat cu harta Si text mulat pe poligoane.
