Formatos de la Trama Frame Relay
Para entender mejor la
funcionalidad de Frame Relay, ayuda mucho conocer la estructura
de la trama de la tecnología Frame Relay, por lo que en esta
parte del trabajo presentamos el formato básico y la versión
LMI de la trama.

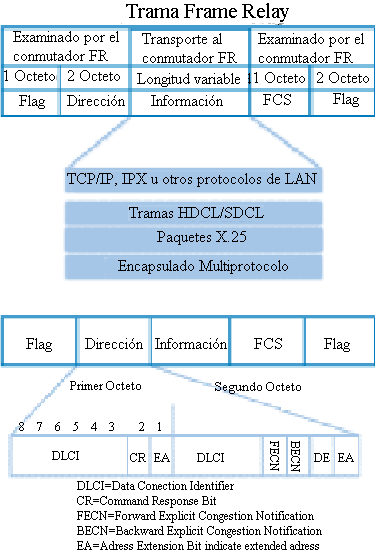

Trama estándar Frame
Relay
Flags (indicadores): Delimitan
el comienzo y la terminación de la trama. El valor de este campo
es siempre el mismo y se representa con el número hexadecimal 7E
o el número binario 01111110.
Direcciones: Contiene la
información siguiente
- DLCI: El DLCI de 10 bits es
la escencia del encabezado de Frame Relay. Este valor
representa la conexión virtual entre el dispositivo DTE
y el switch. Cada conexión virtual que se multiplexe en
el canal físico será representada por un DLCI único.
Los valores del DLCI tienen significado local solamente,
lo que indica que son únicos para el canal físico en
que residen; por lo tanto, los dispositivos que se
encuentran en los extremos opuestos de una conexión
pueden utilizar diferentes valores DLCI para hacer
referencia a la misma conexión virtual.

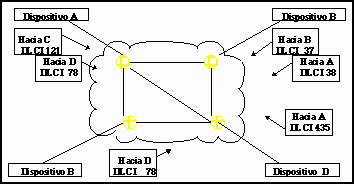

La figura muestra el significado local
del DLCI
- EA (dirección extendida):
La EA se utiliza para indicar si el byte cuyo valor Ea es
1, es el último campo de direccionamiento. Si el valor
es 1, entonces se determina que este byte sea el último
octeto DLCI. Aunque todas las implementaciones actuales
de Frame Relay utilizan un DLCI de dos octetos, esta
característica permitirá que en el futuro se utilicen
DLCIs más largos. El octavo bit de cada byte del campo
de direcciones de utiliza para indicar el EA.
- C/R: El C/R es el bit que
sigue después del byte DLCI más significativo en el
campo de direcciones. El bit C/R no está definido hasta
el momento.
- Control de saturación:
Este campo consta de 3 bits que controlan los mecanismos
de notificación de la saturación en Frame Relay. Éstos
son los bitas FECN, BECN y DE, que son los últimos bitas
en el campo de direcciones.
- FECN (notificación de la
Saturación Explícita Hacia Adelante): Es un campo de un
solo bit que puede fijarse con el valor de 1 por medio de
un interruptor para indicar a un dispositivo DTE terminal,
como un ruteador, que ha habido saturación en la dirección
de la trama del origen al destino. La ventaja principal
de usar los campos FECN y BECN es la habilidad que tienen
los protocolos de las capas superiores de reaccionar de
manera inteligente ante estos indicadores de saturación.
Hoy día, los protocolos DECnet y OSI son los únicos
protocolos de las capas superiores que implementan estas
características.
- BECN (Notificación de
Saturación Explicita Hacia Atrás): Es un campo de un
solo bit que, al ser establecido en 1 el valor po un
switch, indica que ha habido saturación en la red en la
dirección opuesta a la de la transmisión de la trama
desde el origen al destino.
- DE (Eligibilidad para
Descartes): Este bit es fijado por el dispositivo DTE, un
ruteador por ejemplo, para indicar que la trama marcada
es de menor importancia en relación con otras tramas que
se marcan como "elegible para descartes" deben
ser descartadas antes de cualquier otra. Lo anterior
representa un mecanismo justo de establecimiento de
prioridad en las redes Frame Relay.
Datos: Los datos
contienen información encapsulada de las capas superiores. Cada
trama en este campo de longitud variable incluye un campo de
datos de usuario o carga útil que varía en longitud y podrá
tener hasta 16,000 bytes. Este campo sirve para transportar el
PDU (Paquete de Protocolo de las Capas Superiores) a través de
una red Frame Relay.
FCS (Secuencia de verificación
de tramas): Asegura la integridad de los datos
transmitidos. Este valor calculado por el dispositivo de origen y
verificado por el receptor para asegurar la integridad de la
transmisión.
Formato de la trama LMI
Las tramas Frame
Relay que siguen las especificaciones LMI contienen los campos
que se muestran en la siguiente figura:
Indicador: Delimita el
comienzo y el final de la trama
LMI DLCI: Identifica la
trama como una trama LMI en vez de una trama básica Frame Relay.
El valor DLCI específico del LMI definido por la especificación
del consorcio LMI es DLCI = 1023.
Indicador de la información
no numerada: Fija el bit sondeo/final en cero.
Discriminador de protocolos:
Siempre contiene un valor que indica que es una trama LMI.
Tipo de mensaje: Etiqueta
la trama con uno de los siguientes tipos de mensaje:
- Mensaje de solicitud de
status: Permite que un dispositivo de usuario solicite el
status de la red
- Mensaje de status: Responde
a los mensajes de solicitud de status. Los mensajes de
status incluyen mensajes de sobrevivencia y de status del
PVC.
Referencia de llamada:
Siempre contiene ceros. En la actualidad este campo no se usa ni
tiene ningún propósito.
Elementos de información:
Contiene una cantidad variable de IEs (Elementos Individuales de
Información). Los IEs constan de los campos siguientes:
- Identificador IE:
Identifica de manera única el IE
- Longitud del IE: Indica la
longitud del IE
- Datos: Consta de uno o más
bytes que contienen datos encapsulados de las capas
superiores.
FCS (secuencia de la Verificación
de Tramas): Asegura la integridad de los datos transmitidos.
