Exercício 5.1: Uma laje de concreto, de 6 m de raio, suporta quatro colunas igualmente espaçadas, cada uma distante 5 metros do centro da laje. Determine a intensidade e o ponto de aplicação da força resultante das 4 cargas.

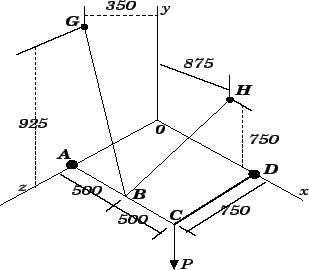

Exercício 5.2:
O suporte ACD tem juntas esféricas em A e D, e é suportado por um cabo que passa por um anel em B e que tem as extremidades
atadas nos ganchos G e H. No suporte está uma carga P = (1,0)50 Newtons, aplicada no ponto C. Determine
a tensão no cabo. Nota: todas as cotas estão em milímetros.

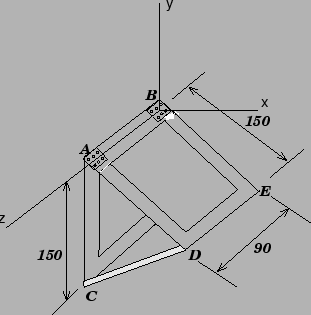

Exercício 5.3: Um caixilho de
cm pesa 75 Newtons e está preso por dobradiças em A e B. Na
Figura 5.3 ele é mantido aberto por uma vareta CD de 60 cm. Supondo que a dobradiça em A não
exerça empuxo axial, determine: (a) A intensidade da força exercida pela vareta e (b) As reações em A e B.
