ELEKTRISCHE INSTALLATIE
ELEKTRISCHE UITRUSTING:
Elektrische installatie:
6 volt, negatief (-) accupool aan massa
Accu: merk Tudor of Fulmen, 6 volt, 75Ah, negatieve
pool aan chassis, voorin kofferruimte gemonteerd, vanaf 1954 is de accu
rechts onder de motorkap gemonteerd.
Startmotor: Renault No. 201, 2 borstels, 4
polig.
Aantal tanden op pignon 9, aantal tanden op starterkrans 90, draaicirkel
naar rechts. Max.-eindspeling op asje .012" = 0,3mm.
| Startmotor Ducellier n 6010 A |
Startmotor Paris-Rhone n D 8 E 15 |
| positief gevoed, relais elektromagnetisch |
positief gevoed, relais elektromagnetisch |
| Max. koppel: 0,75 m.kg |
Max. koppel: 0,80 m.kg |
| stroomafname 400 amperes |
stroomafname 350 amperes |
Dynamo: Renault
No. 120 6 volt, 2 borstels of Ducellier type R 3611-A1-S.P.6, type 3616-S.P.6
of type 3618-S.P.6.
Laadvermogen 22-24 A bij 6,6, volt.
Eindspeling op asje max. .12" = 0,3 mm
Het smeergaatje bij de Renault dynamo zit onder de poelie, eventueel
gaatje boren voor smering.
Verbruik dynamo als motor 4 A.
Controle: Plaats voltmeter tussen de positieve aansluiting (+) en een
goede massa, maak aansluiting aan spanningsregelaar los (linkse aansluiting)
en verbind deze aan de massa.
Bij 1000-1200 t/min van de motor moet voltmeter aanslaan. Dynamo heeft
2 enkelvoudige kogellagers van 15X35X11 mm. en 17X40X12 mm.

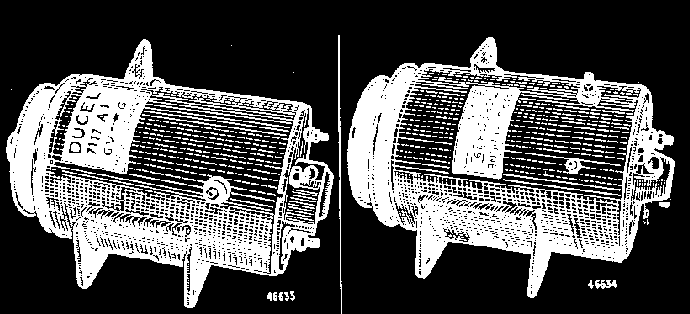

| Dynamo Ducellier No. 7.117 A.I. |
Dynamo Paris-Rhone No. G.11 R 75 |
| Entree de l'excitation negative |
Entree de l'excitation positive |
| opbrengst: 6,4-6,8 volt : 24 Ampere |
opbrengst: 6,4-6,8 volt : 24 Ampere |
Elektrisch schema
.
Lettercode elektrisch schema:
| A |
Accu |
CB. |
Mistlamp schakelaar |
| ADL. |
Claxon links |
CC. |
Motorruimte verlichting |
| ADR. |
Claxon rechts |
CE. |
Nummerplaatverlichting |
| AE |
Claxon drukknop |
CEEL. |
Stop / achterlamp links |
| AI. |
Contactblokje |
CEER. |
Stop / achterlamp rechts |
| AO.. |
Dashboard verlichting |
CF. |
Oliedrukcontact |
| AR. |
Dynamo |
CH. |
Oliedruk verklikker lampje |
| BCL. |
Interieur verlichting links |
CN. |
Ontstekingscontact |
| BCR. |
Interieurverlichting rechts |
CO. |
Ontsteking / dynamo - verklikkerlicht |
| BEL. |
Portier contact links |
CVL. |
Parkeerlicht links |
| BER. |
Portiercontact rechts |
CVR. |
Parkeerlicht rechts |
| BLL. |
Knipperlicht links |
DE. |
Richtingaanwijzer schakelaar |
| BLR. |
Knipperlicht rechts |
DM. |
Ruitenwisser |
| BM. |
Knipperlicht automaat |
DN. |
Ruitenwisser schakelaar |
| BQ. |
Koelwater thermostaat |
DS. |
Spanningsregelaar |
| BR |
Koelwater thermostaat contact |
EA. |
Startmotor |
| BSL. |
Koplamp links |
EG. |
Stroomverdeler |
| BSR. |
Koplamp rechts |
EI. |
Tankweerstand |
| BV. |
Lichtschakelaar |
N. |
Bobine |
| CA. |
Mistlamp |
Q. |
Brandstofmeter |
| Spanningsregelaar Ducellier |
Spanningsregelaar Cibie |
| Stroomverdeler 4 cilinder S.E.V. |
Stroomverdeler 4 cilinder R.B. |
LET OP,
2 VERSCHILLEND GEBRUIKTE
DYNAMO'S, STARTMOTOREN, ONDERBREKERS EN SPANNINGSREGELAARS!!
.
.
Deze gegevens zijn ontleent aan een uitgave van P. Olyslager
en mise a jour du manuel (werkplaatshandboek)
