A continuacion describimos las Entidades
de Gestion del Nivel, Layer Management Entities, LME. La gestión
de una red DQDB comprende tres procesos concurrentes:
-
Gestión Local de un nodo DQDB.
-
Gestión remota de un nodo DQDB por
medio del protocolo de gestión de la capa DQDB.
-
Gestión remota por medio de protocolos
y servicios de gestión de la red o sistema.
1. Gestión de la Capa Física
La Entidad de Gestión de la Capa
Física lleva a cabo la gestión de las funciones de la Capa
Física locales. Además proporciona la Interfaz de Gestión
de la Capa Física al Proceso de Gestión de Red, NMP, para
la gestión remota del sistema físico local. El LME debe proporcionar
procedimientos para:
-
Configuración de nodos.
-
Operación dúplex del enlace
de transmisión.
-
Sincronización de nodos.
-
Control de las funciones de mantenimiento.
-
Control de los parámetros e indicadores
de la Capa Física.
2. Gestión de la Capa DQDB
Los protocolos de Gestión de Red
soportan las funciones necesarias para monitorizar, controlar y coordinar
los objetos gestionados. Estos objetos conforman la MIB, Management Information
Base. Los procesos de gestión actúan sobre la MIB y acceden
a la capa DQDB de un nodo a través de la Interfaz de Gestión
del Nivel (LMI) DQDB. La LMI especifica la comunicación entre la
entidad LME de la capa DQDB y el NMP del nodo local.
Para llevar a cabo esta gestión
remota de los componentes de una red DQDB es necesario especificar lo siguiente:
-
Los servicios y protocolos utilizados para
transferir mandatos de gestión e información entre el proceso
gestor y el proceso gestionado.
-
Las operaciones de gestión que pueden
llevarse a cabo en los componentes del nodo y el efecto que tendrán
esas operaciones.
-
Las reglas de codificación específicas
del protocolo requeridas para el intercambio de información de gestión.
La LMI define un conjunto de primitivas utilizadas
para intercambiar información de gestión. El NMP es el usuario

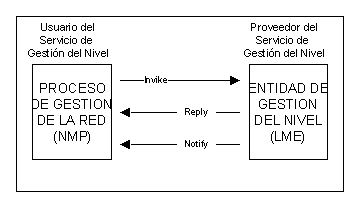

de los servicios de la LME. Desde la perspectiva de NMP, hay tres tipos
de primitivas:
Primitivas Invoke que se utilizan por
el NMP para solicitar servicios de la LME.
Primitivas Reply que se emplean por la
LME para devolver al NMP los resultados de una invocación previa.
Primitivas Notify utilizadas por la LME
para informar al NMP de la ocurrencia de algún evento.
El modelo de la LMI define las siguientes
primitivas genéricas:
LM_SET: Se utiliza para dar un valor a
un parámetro.
LM_COMPARE_AND-SET: Se utiliza para dar
valor a un parámetro si se da la condición de que otro parámetro
de prueba tiene un valor específico.
LM_GET: Para obtener el valor de un parámetro.
LM_ACTION: para forzar que ocurra una
secuencia determinada de eventos.
LM_EVENT: iniciado por el LME para informar
la ocurrencia de algún evento al NMP.
|
Primitivas NMP - LME |
|
