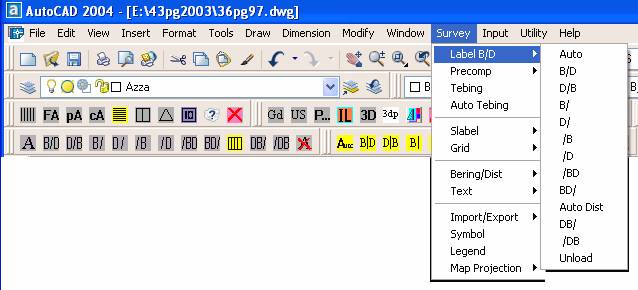

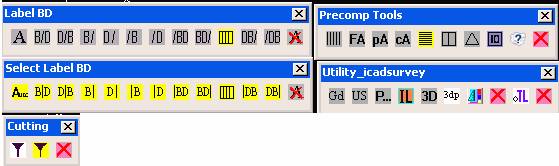

Toolbars yang berkaitan.
1.
7.
Text
2.
8.
Import/ Export
3.
Auto Tebing
9.
Symbol
4.
10.
Legend
5.
Grid
11.
Map Projection
6.
Bering /Dist

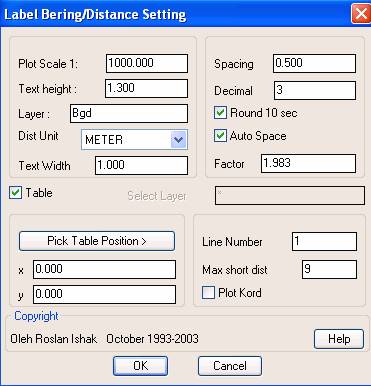

Label Bering Dist
Function Label Bring dan distance ini terbahagi kepada beberapa bahagian seperti yang terdapat pada menu. Pengguna boleh memilih jenis bering dan jarak yang perlu.
Label Bg/Dist ini digunakan untuk melebalkan bering dan jarak ataupun bering ataupun jarak sahaja pada apa- apa entities yang lurus yang dipilih. Function ini akan membuat Text berdasarkan saiz dan scale yang telah diberikan . Text yang dibuat adalah Middle alignment.
Contoh :
Gunakan menu Label Bg/Dist:
Scale yang dipaparkan adalah scale semasa untuk memelot drawing. Selepas itu digit titik pertama menggunakan Mouse pada Intersection ataupun Endpoint. Kemudian digit titik kedua dan seterusnya digit titi di mana Text itu akan ditulis.
Table
Function ini akan membuat Table dan berdasarkan kepada max short dist. Jika semua line perlu dibuat table , setkan Max short dist 999 atau lebih.
Line number akan berturutan.
Auto Space
Ubah factor mengikut keadaan Font dan skala yang digunakan.
Precomp
· Moffset
· Put Area
· Area Table
· Cal Kiblat
· Corner Cut
· Unload
Moffset
Sebelum Moffset
Selepas Moffset
Command:
_moffset
Offset distance
<1.389>:
Select object to
offset:
Select side:
How
many times <5>: 10
Find
Area
Gunakan Font Icadsurvey.shx untuk display m2.
Click
di tempat nombor (1)
Kawasan yang
terlibat akan ditunjukkan seperti diatas.
Area akan dipaparkan dala, unit yang dipilih.
Layer
area perlu disetkan dengan warna terang, agar highlight kawasan
yang
dikira area dapat
ditunjukkan dengan jelas. (gambarajah diatas layer "Area"
di
setkan dengan warna Yellow.)

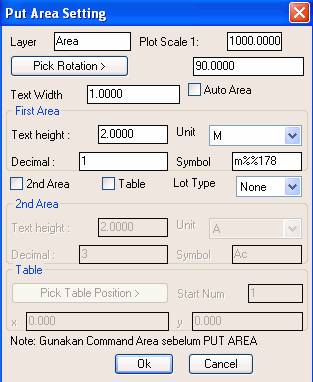

Put Area
Function ini akan membuat Text bagi luas yang telah diperolehi. Sebelum menggunakan function ini pastikan Area bagi sesuatu kawasan yang sedang diedit telah diperolehi dengan menggunakan Command Area atau list. Kemudian run function ini, di mana function ini akan mengambil Area yang telah diperolehi semasa command Area dan membuat Text yang mengandungi luas kawasan itu.
contoh :
Click Menu Put area atau toolbar
Program ini akan convert unit yang diperolehi oleh command area (meter) ke unit yang dipilih tanpa sebarang kesilapan.
Nota : Function ini bertujuan untuk mengurangkan kesilapan semasa membuat text bagi area. Dengan menggunakan function ini pengguna tidak perlu mengingati luas yang telah diperolehi semasa command area dan mebuat text. Function ini juga dapat mengawal decimal place yang dikehendaki
Convert Area
Convert sebarang Number (Text entiti) dari unit yamg dipilih ke unit yang dipilih.
Layer=Text layer to convert.. Layer yang lain dari yang di nyatakan tidak akan diconvert.
Lot Division
(1)
Lot mempunyai 75.617m2
(3)
Result
:
sub-divide
20m.per dibuat berdasarkan kepada bering 1- 2
(2)
Command:
Sub-Division
1 Program v1.1 Rev: ogos 2001
Locate
1st point offset line :int of
Locate
2nd point offset line :int of
Next
side of point 2:near to
Next
side of point 1:near to
Required
area<20.000>:
Continue<Yes>:

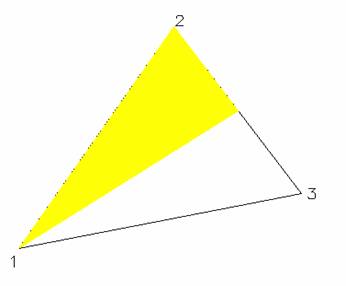

Triangle Division

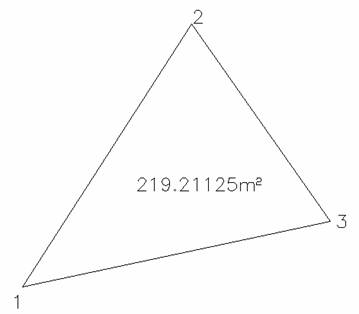

Contoh :Jumlah seluruh area bagi (1)(2)(3) =219.211m2
Perlu dicari area kawasan kuning (100m2)
Command: _trg_div
Triangle Division :
e<X>it <M>eter <A>cre <H>ectare <F>eet
Required Area (M)<0.00000000>:100
Fixed point 1:int of (PtNo.1)
point 2:endp of (PtNo.2)
point 3:endp of (PtNo.3)

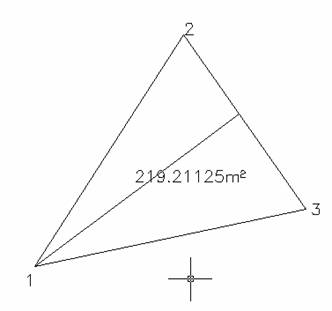

Line dipelot (1) ke (2-3).
Area (1)(2) dan (2-3) adalah 100m2.
Type Huruf M atau A atau H atau F untuk unit area yang diperlukan.
Jika perlu Area 100Ekar. Type huruf A dan masukkan 100. Program akan mengira dalam unit ekar.

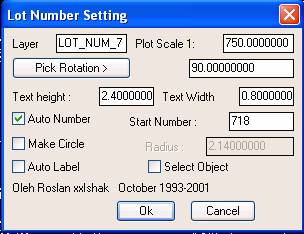

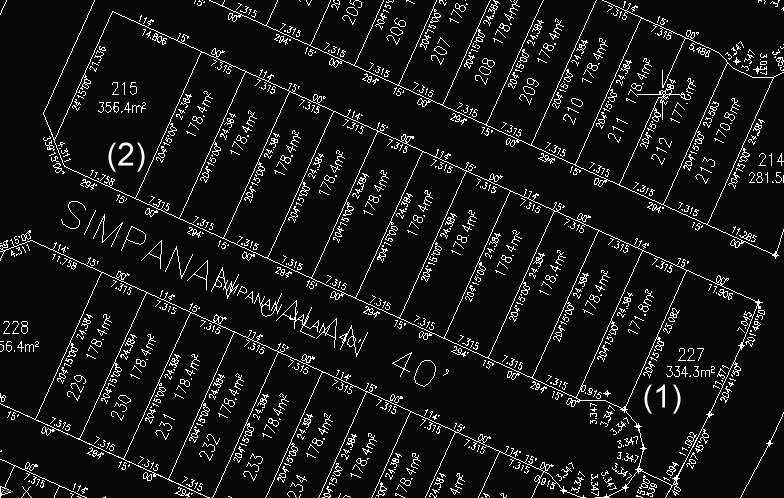

Lot Number
Check Auto Label – Program akan buat nomber berturutan mengikut Start Number dengan kedudukan ditengah petak.
Pick Rotation-Untuk text rotation perlu diubah bila orientation petak berubah.
Command: lot_number
LOT_NUMBER already registered
Pick base point : di line berdekatan (1)
Pick next point :per to di line berdekatan (2)
<S>etting e<X>it <R>otate Re<V>erse <Pick 1st point>near to
Pick Next Pointper to
<S>etting e<X>it <R>otate Re<V>erse <Pick 1st point>x

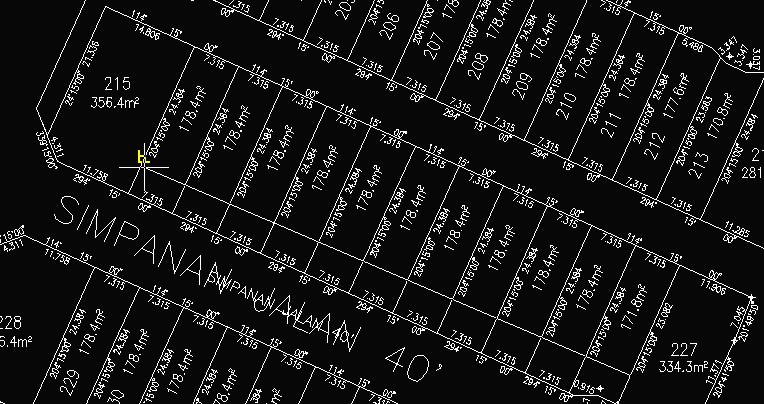

result : Petak number 718 ke 728 dibuat sebaris mengikut (1)-(2)
