Continuando con el capítulo cuatro, vamos a avanzar un poquito de estos esenciales componentes en el mundo de la electrónica.
Contenido:
Apendice A. Tabla de valores de resistencias por códigos.
3. Diodo.
Valores standar
Existen diversos valores de resistencias según los standars internacinales, los mas empleados son E12, E24, E48 y E96, esto significa que hay 12, 24, 48 o 96 valores por década (ej. desde 1k hasta 10k). Normalmente las mas usadas son la E12 y la E24, siendo sus valores los siguientes:
10 Tabla de Standar E12
Tabla de Standar E24
Normalmente las resistencias del 5% corresponden al standar E12, siendo las resistencia del 1 o 2% pertenecientes al E24.Los valores de las resistencias suelen ser desde 0.1 Ohm (0R1) hasta 10M Ohms (10,000,000 Ohms).

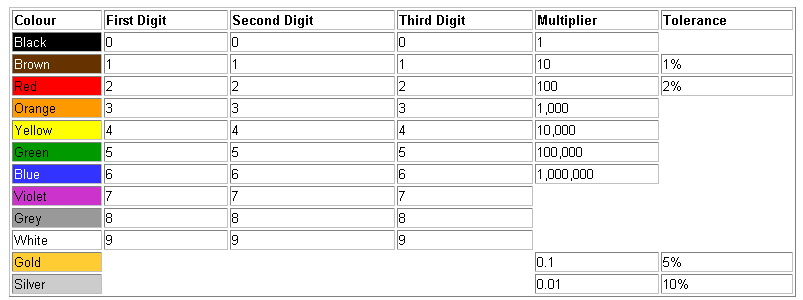

Código de colores
Para resistencias de potencia inferior a 2W, existe un código de colores para identificar a estas, este consiste en un código de 4 colores, siendo la última banda perteneciente a la que indica la tolereancia de esta:
3. Diodo
El diodo es un semiconductor fabricado con silicio, no creo a lugar entrar en mas formulismos físicos sino prácticos. Este permite el pasa de corriente en función de la dirección de esta, comportándose así como un "interruptor".
Este tiene dos partes, el ánodo y el cátodo:
Observando la figura, el pin seleccionado como "1" es el cátodo, siendo el pin "2" el ánodo.
Para que este conduzca la corriente tiene que fluir del ánodo al cátodo, teniendo una caída de tensión entre sus extremos de 0.7V típicamente, esto depende del tipo de diodo.
Estos se dividen en múltiples tipos en función de su aplicación; rectificadores, señal, rápidos, de potencia , ect ...
Un tipo de led muy conocido es el diodo led, este cuando conduce emite luminosidad, siendo el funcionamiento igual que el anterior mencionado.
Para polarizar este (que luzca), hay que forzar una corriente en sentido ánodo-cátodo de valor según el tipo de led. También hay que tener en cuenta la caida de tensión de este, normalmente es de 1.2-1.5V, pero por ejemplo, leds azules y blancos ultraluminosos tienen una caida de 3V.
Para aclarar esto vamos a poner un ejemplo; si tenemos un led azul de 20mA y una caida de tensión de 3V, conectado al motor del coche de slot con una tensión de 15V, tenemos los siguientes cálculos:
ElectroSlot
Debemos saber el valor R1 para fijar la corriente del diodo D1, esta se calcula:
R1 = 15-3/20m = 600 Omh
Siendo:
15V, la alimentación del motor
3V, la caida de tensión en el led
20mA, la corriente de excitación del led.
En el siguiente capítulo mostraremos algunos de los circuitos mas interesantes de leds para el mundo del slot.
