6. Construcción de una caja STOP & GO.



1. Introducción.

En el capítulo 4 se trato como hacer una caja para conectar la fuente-mando-pista, en este reportaje se va a adaptar el diseño de este capitulo a la famosa caja "STOP & GO" publicada en el Nº4 de Mas Slot, con la diferencia de que esta solo se puede emplear con un solo mando.

Modificando el tipo de relé, se puede conseguir añadir tantos mandos como deseemos, con la excepción de los límites de la corriente que demanda el relé, puesto que si excede la corriente máxima del transistor 2N2222A, quemamos este OJO.

Otra diferencia es el no empleo del llamado "turbo", puesto que suponemos que nuestra fuente de alimentación es similar a la del capítulo 2 (regulada y variable).



2. Esquema del diseño.













3. Montaje.

Basándonos en el diseño del capítulo 4, hay que hacer una pequeña modificación.

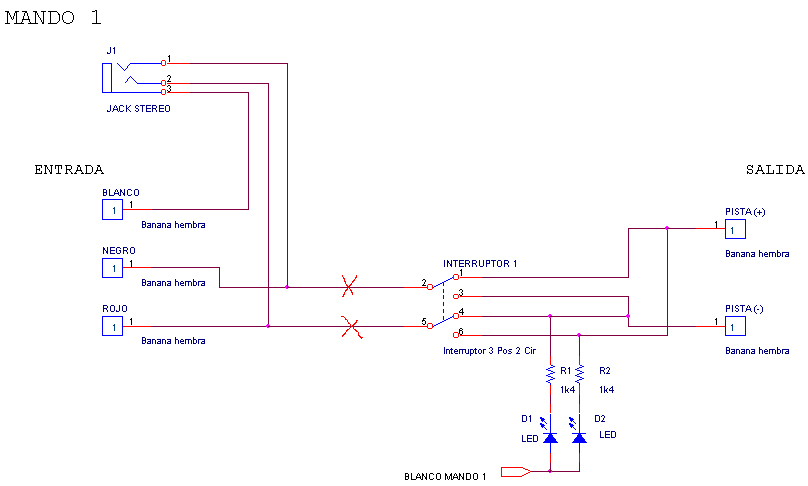

Primero hay que soldarse el nuevo circuito. Cuando hayas terminado de soldarlo hay que conectarlo a la parte anterior, si observas la imagen inferior:

verás por donde hay que cortar el anterior circuito y unirlo con la nueva parte del Stop & Go.



4. Materiales.

En la siguiente lista de materiales se incluye únicamente la lista del circuito Stop & Go, encontrando el resto de materiales en el capítlo 4.

Diodos:

Tipo Tensión Cantidad
2N4148
200V
1
2N4007
500V
1
Zener 1/2W
8.2V
1
Led 5mm 10mA
--
2


Resistencias:

Tipo Valor (ohm) Tolerancia Cantidad
Metal film
100
5%
1
Metal film
1k
5%
1
Metal film
1k4
5%
2

* Las resistencias pueden ser de 1/4W.



Condensadores:

Tipo Capacidad Tensión Cantidad
Electrolítico
470uF
35V
1
Electrolítico
2200uF
35V
1

1 Transistor 2N2222A.

1 Relé de 2 contactos de 12-18V (bobina de excitación), 30V 5A.

1 Pusador normalmente abierto (int 1 en el esquema).







Que la suerte os acompañe.



ElectroSlot

Advertencia

En esta página se publicaran textos o artículos de edición propia e información recopilada de la red, simpre que pueda ser posible la publicación del autor se mencionará.

Esta página no se hace responsable de los posibles daños que puedan ocasionar los montajes aquí expuestos

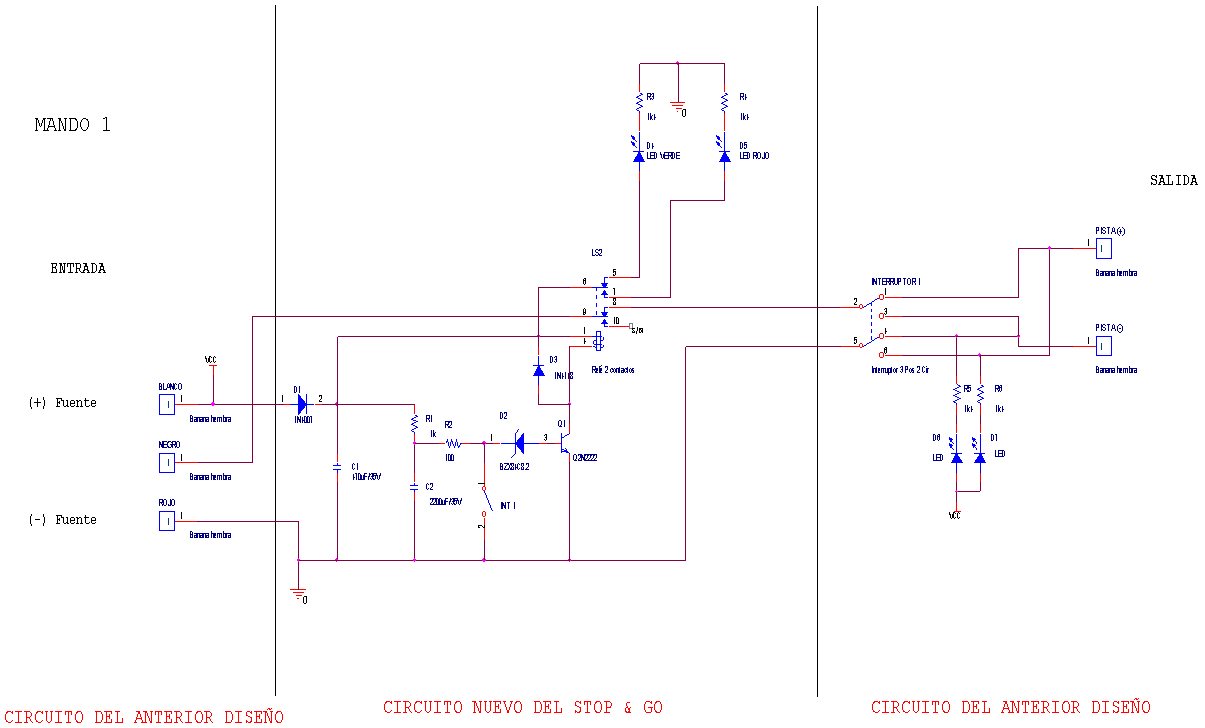

Como la imagen ocupa bastante, pincha para verla mas grande.

Este es el esquema general completo para construirlo todo desde cero.
