PRACTICA IV



AMPLIFICADOR NO INVERSOR

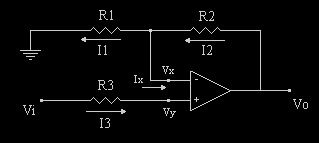

Este circuito es muy parecido al inversor, la diferencia es que la señal se introduce por el terminal no inversor, lo cual va a significar que la señal de salida estará en fase con la señal de entrada y amplificada.

El análisis matemático será igual que en el montaje inversor.

Consideramos:

Teniendo en cuenta que: Vy=Vi y Vx=Vi tenemos:

en este caso la ganancia será:

Como se ve la ganancia de éste amplificador no puede ser menor que 1. Como en el caso del amplificador inversor R3 es igual a la combinada en paralelo de R2 y R1.



LISTA DE MATERIALES

2 LM741

Caimanes

Puntas de Osciloscopio

Fuente Dual

Osciloscopio

Multímetro

Resistencias de 100KΩ y 10KΩ

Protoboard

Potenciómetros de 10kΩ

Generador de funciones







DESARROLLO











PASOS A SEGUIR PARA REALIZAR LA PRÁCTICA



1. Aplicar Vi = 0v y ajustar el Offset (Vo = 0)
2. Colocar los valores de Rf = 10R1
3. Aplicar una señal senoidal del voltaje más bajo posible (aprox. 200mv) a 1KHz
4. Medir y Comparar la entrada con la Salida
5. Comparar los resultados teóricos con los prácticos
6. Aumentar la frecuencia hasta que comience a disminuir la ganancia e indicar ese punto.
7. Medir el nivel de Offset en ese punto.



1.- Aplicar Vi = 0v y ajustar el Offset (Vo = 0)



         Para poder poner el offset en seo lo primero que tuvimos que hacer fue in Vin mandarlo a tiarra, asi poder observar a la salida que nos estregaba y poder poner el offset a cero.



2.-  Colocar los valores de Rf = 10R1

         Asi como se muestra en la figura.









En este proceso, lo que teníamos que hacer es poner una resistencia RF Díez veces mayor a la resistencia R1 , y que nos daba como resultado una ganancia de 10 veces.



3.- Aplicar una señal senoidal del voltaje más bajo posible (aprox. 200mv) a 1KHz



       En esta paarte aplicamos a la entrada  Vin una señal seniodal  de    220mv a 1 Khz mediante un generador de funcionnes







4.- Medir y Comparar la entrada con la Salida

             Nos dimos cuenta que al aplicar la señal senoidal  a Vi pudimos observar  que teníamos una ganancia de 10 veces  mas del voltaje de entrada , también pudimos observar  que la señas no se desfasa , como se muestra en las siguientes fig.





Vin = 220mV                                                                         Vout= 2.15V





5.- Comparar los resultados teóricos con los prácticos



         Pues el anales teóricos con respecto al análisis del amplificador no inversor teniendo en cuenta que RF es 10 veces mayor a la R1 se obtuvo en teoría que íbamos a tener un  ganancia  de 10 y que pudo ser comprobada con esta practica puesto que las graficas y las mediciones nos muestran que en verdad hubo una ganancia mucho muy aproximada a 10.





6.- Aumentar la frecuencia hasta que comience a disminuir la ganancia e indicar ese punto



         Pues lo que hicimos aquí en este paso fue con el oscilador de frecuencia fue aumentar la frecuencia de entrada poco a poco, hasta llegar a una frecuencia la cual nos iba a afectar en la ganancia, a medida que aumentamos  hubo un intervalo que no paso nada

Que seguía con una ganancia de 10… pero al llegar alrededor de los 88Khz aproximadamente la cuya seniodal empezó a disminuir en vez de seguir estable con la ganancia que nosotros habíamos calculado para esta configuración





7.- Medir el nivel de Offset en ese punto



         Al momento que medimos el nivel se offset en este momento en el cual la ganancia se había bajado gradualmente a medida que aumentábamos la frecuencia el nivel de offset seguía siendo cero….
