PRACTICA I



Introducción:



        El amplificador, que era un sistema formado antiguamente por muchos componentes discretos, ha evolucionado para convertirse en un componente discreto él mismo, una realidad que ha cambiado por completo el panorama del diseño de circuitos lineales. Con componentes de ganancia altamente sofisticados disponibles al precio de los componentes pasivos, el diseño mediante componentes activos discretos se ha convertido en una pérdida de tiempo y de dinero para la mayoría de las aplicaciones DC y de baja frecuencia. Claramente, el amplificador operacional integrado ha redefinido las "reglas básicas" de los circuitos electrónicos acercando el diseño de circuitos al de sistemas. Lo que ahora debemos de hacer es a conocer bien los AOs, cómo funciona, cuáles son sus principios básicos y estudiar sus aplicaciones PRINCIPIOS BÁSICOS DE LOS AMPLIFICADORES OPERACIONALES. El amplificador operacional ideal, Los fundamentos básicos del amplificador operacional ideal son relativamente fáciles. Quizás, lo mejor para entender el amplificador operacional ideal es olvidar todos los pensamientos convencionales sobre los componentes de los amplificadores, transistores, tubos u otros cualesquiera. En lugar de pensar en ellos, piensa en términos generales y considere el amplificador como una caja con sus terminales de entrada y salida. Trataremos, entonces, el amplificador en ese sentido ideal, e ignoraremos qué hay dentro de la caja.









V0 = a Vd
a = infinito
Ri = infinito
Ro = 0
BW (ancho de banda) = infinito







LISTA DE MATERIALES



2 LM741

2 Potenciómetros de 5k

Protoboard

1 Fuente Dual

Osciloscopio

Multímetro

Generador de funciones



DESAROLLO DE LA PRÁCTICA



Lo primero que se desarrollo fueron las diferentes combinaciones sin retroalimentación con 2 voltajes de entrada mayores a 0, otros 2 menores a cero  e iguales…. Y saber que nos da en la salida para saber el funcionamiento real del comparador, ya que hayamos hecho esto tenemos que compararlo con los resultados teóricos.





Existen 4 tipos básicos de comparadores:



Circuito No. 1

Se observa que:

Si Ve > 0 => Vo = +Vsat

Si Ve < 0 => Vo = -Vsat

Si Ve = 0 => Vo = 0  V

Circuito No. 2

Se observa que:

Si Ve > 0 => Vo = -Vsat

Si Ve < 0 => Vo =  +Vsat

Si Ve = 0 => Vo = 0  V

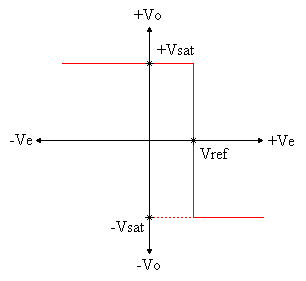

Circuito No.  3

Se observa que:

Si Ve < Vref ---- Vo= +Vsat

Si Ve > Vref ---- Vo= -Vsat

Si Ve = Vref------- Vo= 0 v













Circuito No. 4

Se observa que:

Si Ve < Vref ---- Vo= -Vsat

Si Ve > Vref ---- Vo= +Vsat

Si Ve = Vref------- Vo= 0 v









La segunda parte fue comparar todos los resultados reales con los resultados teóricos… y podernos dar cuenta  cual era la diferencia.



La tercera práctica era hacer lo mismo con la misma configuración de amplificador inversor, se iba a empezar con una frecuencia de 1k Hz y se iba a ir aumentando en Décadas hasta 10 valores diferentes y poder observar en el osciloscopio la respuesta del amplificador al aumento de la frecuencia, puesto que  el amplificador solo puede amplificar ciertos decibeles de acuerdo con la frecuencia, pudimos observar que  entre mas frecuencia el amplificador llegaba un momento en que la no amplificaba, puesto que la curva tendía a cero, también la señal de salida salía desfasada 180°.



CONCLUCIONES



Jonatan Hernández Alcocer

       En esta practica pudimos apréciela el funcionamiento real de los LM741 aplicándolos como comparadores, en algunos casos nos tuvo que dar cero pero no lo dio  puesto que estaba un nivel de offset, por esa razón se disparaba ya sea positivamente o negativamente… para poder corregir este error debemos de controlar el offset y así de esta manera garantizar el cero, también pudimos apreciar la importancia de la curva de respuesta  del amplificador , para así poder desarrollar amplificadores eficientes sin perdidas  y así no tener riesgo de que el circuito
