PRACTICA IX



MATERIALES

1 LM741

1 Resistencia de 10K

2 Resistencias de 470K

2 Diodos Zener de 5.1V

1 Protoboard

Fuente Dual

Osciloscopio

Multímetro

Caimanes

2 Puntas de Osciloscopio







DESARROLLAR

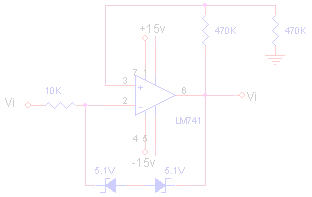

1.- Analizar el circuito únicamente sin diodos y aplicar una señal senoidal de 500Hz y 5vpp.

2.- Medir los valores de pico (positivo y negativo) de voltaje de salida y graficar entrada y salida.



3.- Medir el tiempo para el que la señal se altera.

4.- Aumenta la frec. Hasta 5kHz.

5.-Coloca los diodos  y repetir los pasos anteriores.

6.- explique la disminución del retrazo existente / la entrada  y la salida.      32us

7.-cambie el circuito por un lm311.
