"TIPS" DE MANUTENÇÃO DE MONITORES
MONITOR ITAUTEC SVGA MODELO VID.COLOR 28I
Problema:
Monitor disparando a proteção interna(led de power piscando).
Em muitos monitores, o LED piscando significa um provável curto na alimentação
após o transformador da fonte de alimentação chaveada.Em alguns monitores deste

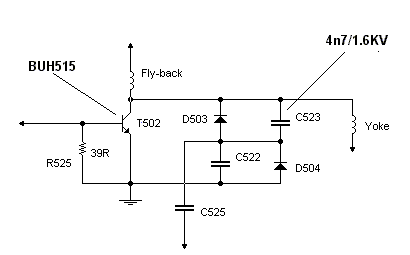

modelo foi constatado que o problema era causado pelo capacitorC523(4n7/1.6Kv)que altera sua capacitância
para baixo provocando a queima do transitor de saída horizontal T502(BUH515) ficando este em curto.É
necessário portanto a troca destes dois componentes.
MONITOR IBM MODELO 6543
Problema:
Monitor sem imagem.
Inicialmente , após aberto o monitor, verificou-se a presença de MAT e filamento aceso.Em
seguida com a ajuda do osciloscópio detectamos a presença de sinal de vídeo na
entrada do CI amplificador de RGB na placa de vídeo.Após aumentar o SCREEN no
FLY-BACK apareceu uma linha vertical no centro da tela indicando que não
havia sinal de deflexão na bobina horizontal.Olhando as soldas do conector de
deflexão percebemos um ponto de solda fria neste conector.Refeita a solda o monitor
passou a funcionar normalmente.
MONITOR SAMSUNG SYNCMASTER 3
Problema:
Monitor não liga corretamente:sem alta tensão.
Ao ligar o monitor não se ouvia o indicativo de que o FlyBack estava operando.Ao medir o transistor
de saída horizontal Q402(2SC5149) foi constatado que o mesmo estava em curto.Após medir todos
os componentes em torno de Q402 ele foi substituído e voltou a queimar.Estudando novamente
a placa (base de Q402) não estava presente o sinal de chaveamento por conta da falta da

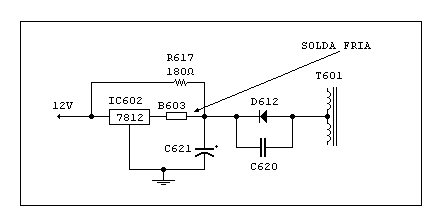

tensão de 12V no circuito oscilador.Na fonte estava a causa do problema:uma solda fria
em B603 conforme mostra o esquema:
Refeita a solda e trocado novamente Q402 tudo voltou ao normal.
