В июне 1944 года американцы под командованием капитана Даниела В. Галлери, заставили всплыть и захватили U-505 - 76-метровую ПЛ класса IXC, способную нести до 22 торпед. Ее взяли на абордаж и привели домой. Сейчас это экспонат выставки Чикагского музея Науки и Техники. U-505 состоит из нескольких отсеков, соединенных между собой герметичными люками, которые закрывали в случае необходимости. Торпедные отсеки в носу и на корме служили также кубриками для экипажа.

Передний торпедный отсек и помещения для экипажа.

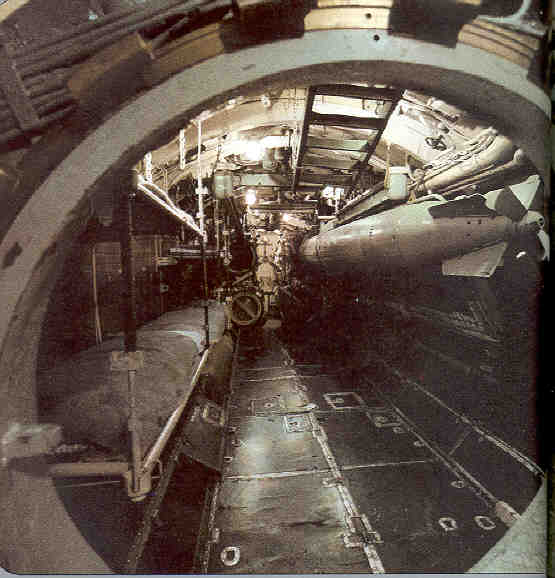

Передний торпедный отсек в направлении носа.

Показана одна из 6,3-метровых торпед, приготовленная к загрузке в торпедный аппарат, расположенный за койками. Каждую койку использовали два члена экипажа из разных вахт. Когда лодка была полностью вооружена, 4 торпеды помещались в аппаратах и еще 5 - здесь, в резерве. 8 в специальных трубах за пределами прочного корпуса и еще 5 - в кормовом торпедном отсеке. Всего 22 торпеды.

Передний торпедный отсек в направлении носа.

Показаны в 4-х стадиях готовности. По часовой стрелке: слева внизу - труба закрыта; труба открыта для заряжания; торпеда частично загружена: торпеда полностью загружена, виден винт. При выстреле, сжатый воздух выталкивал торпеду из трубы. Тогда включался электродвигатель и торпеда шла к цели со скоростью 30 узлов, не оставляя следа.
