Project "Cinema Grande" (mk II)

Projektstart: 2012-03-11

Målsättning: Bygga en snudd på kompromisslös hemmabio med stor duk och referensnivåkapacitet ned i infraområdet.

Smygpremiär mk I: 2012-12-06 (Tintin) och därefter konstaterat att ljuddämpning utåt inte höll referensnivåkraven
Återinkopplad (med alla externa slutsteg) mk II: 2014-08-25

Använt:

3,6 ton puts (145 säckar)
77 reglar 95x45
10 toppreglar 95x22
~7 kubikmeter innerväggsisolering (145mm)
~? kubikmeter innertaksisolering (195mm)
60 meter limträbalk 180x42
2 ton / 220kvadrat gips
90 liter akrylfog
75 liter GreenGlue viskoelastiskt lim

Mått:


Bredd: Ursprunglig 4,4m Ombyggt 4,08m
Längd(total): Ursprunglig 8m Ombyggt m
Längd(biodel): Planerad 5,4m Ombyggt m
Höjd: Ursprunglig 2,39m Ombyggt m

TODO framöver:

* Fix montering takhögtalare
      > Nedmontering (2/4)
      > Uppmontering kabelkanal
      > Undersökning möjlighet ommålning

* Rensning maskinistrum
      > Genomgång/Sortering/Undanstoppning/Kastande
      > Ordnande av kablageormboet


TODO senare:

* Akustikdörr (MinDörr 40dB )

* "AGG" Akustikt "scenräcke" (låg skärmvägg) - flyttbart

* Auro3D 11.1-kapabel prepro/receiver. HDCP 2.2, full HDMI bandbredd krav

* 4k/UHD-projektor HDCP 2.2 krav

* Specialglas projektorfönster

* SD-fötter till OA-51 (möjligen även OA-52)


TODO övrigt:

*Fjärrstyrning:
      Enkel IR-förlängare m. blaster

      > Roomie eller iRule via iPhone/iPad
      > iTach IP2IR - ett öga till projektor, en blaster för spelarna samt...
      > ...TX-433 RF-sändare (till NEXA)
      NEXA-styrning på samtliga lampor

      > 2st iTach IP2IR för vardagsrum/tv-rum, möjligen en TX-433 extra

      > Z-wave?

Ljud & Bild-system
Ino Audio i32s frontar
Ino Audio i16s center
Ino Audio infraY-6 'corner module'
Ino Audio ambiens2 8st
För senare 11.2-expansion:
Carlsson OA-52.1½ eller Wijk Acoustics Wizard Jr. Signature front-wide
Carlsson OA-51LE front-high
För NATTLORDEN Extended Soundfield™ och/eller Dolby Atmos:
Ino Audio ambiens1 4st

Krell Showcase eller Denon 2807 (Uppgraderingstanke: Denon x7200w)
Rotel 1090 - till i32s
Rotel 1090 - till i16s (en kanal ledig)
NAD 208 - till infraY-6
Ino cr80es
Marantz MM9000 - femkanalare åt surroundare
NAD 2600A - till Front High (OA-51)

Pioneer DV-668AV-S
Sonos Connect
Panasonic DMP-BDT220EG (att uppgraderas till en Oppo 105 el. likn. senare)

Projektor: InFocus IN80 (att uppgraderas till State-of-the-art senare)
Projektorduk: Seymour AV Center Stage™ XD
Darbee bildprocessor ?

Kablage frontar, center, basmoduler: parkopplad EKK 4G1,5 fram till fördelare, därefter ~2m Isoda Hybric Cable HA-20
Kablage front wide, front high: EKK 2G1,5
Kablage surround: EKU 2x0,7 (75m)

Möblemang
Soffa - Hagagruppen 8279 3-sits (+ 2 reclinerfåtöljer ytterligare):

Matta
Kjellbergs 'Grace' RÖD.

Belysning:

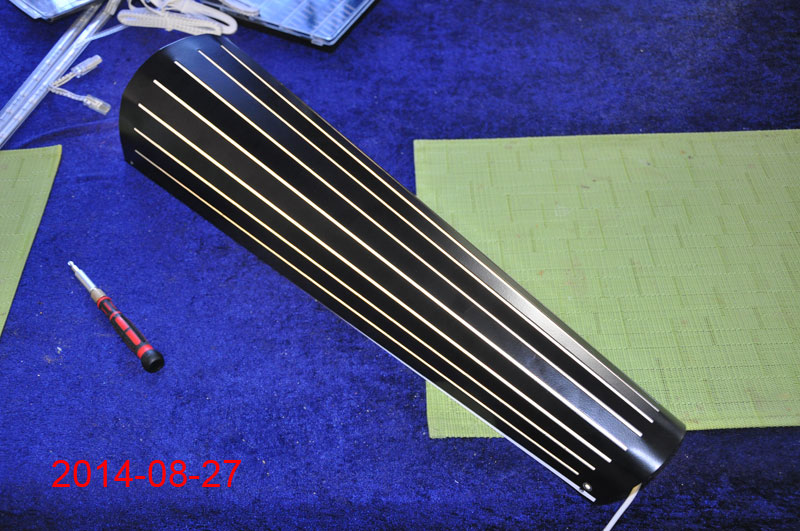

LED-ramp ovan duk
Downlights
Myslampor
LED-lysrör huvudbelysning
LED-lysrör bakom duk

Ta in Ingvar Öhman på konsultuppdrag

Byggnadsrelaterat

Status

Senaste:









































































































































































































































































2½ dimensionellt 15-spel; drag #1:




Obligatoriska "Ingvar räknar" fotot:

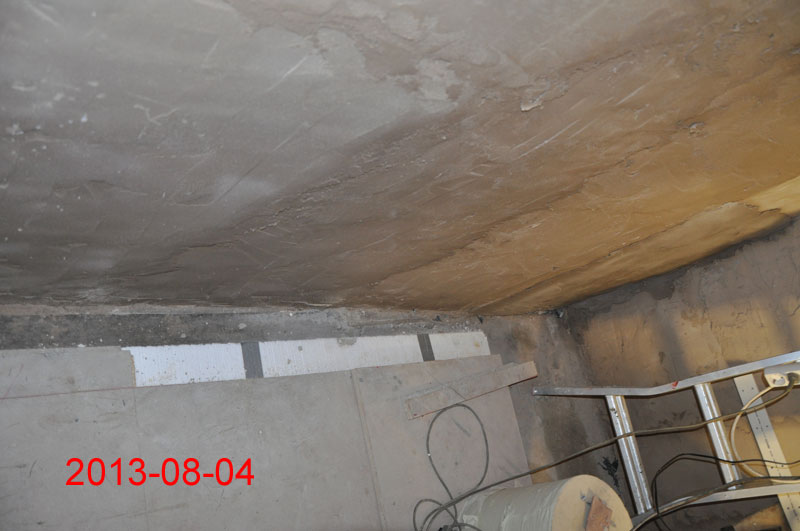

8 cm hög specialfog (bruk+lecakulor) halvvägs:





Porten flyttad till fasadbeklädnad:

Portfoder nedtaget:

Biosoffan anlänt:

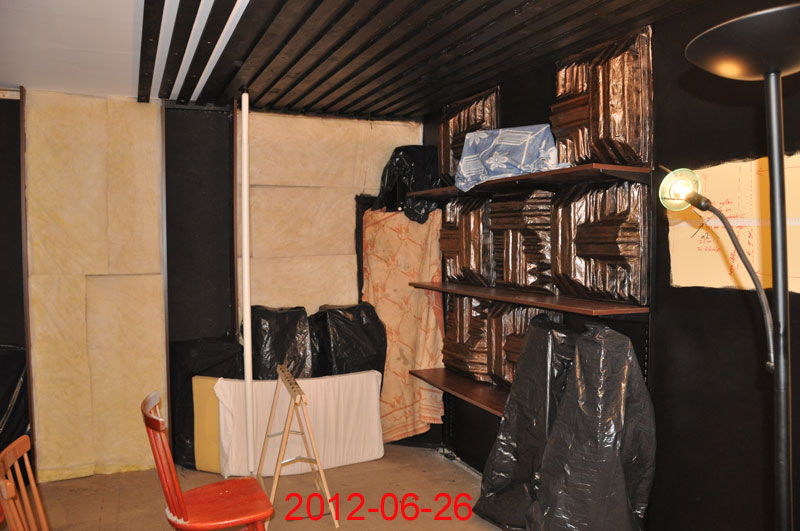

Första bilden tagen, så ni får ta mig på orden att redan här så har en tredjedel av sakerna rykt.
