Implementación de la red Frame Relay


Una implementación habitual y privada de red Frame Relay consiste en equipar un multiplexor T1 con interfases Frame Relay e interfases que no sean Frame Relay. El tráfico de Frame Relay es enviado fuera de la interfase Frame Relay y hacia la red de datos. El tráfico que no es de Frame Relay se direcciona hacia la aplicación o servicios adecuados, como una PBX (Central Privada de Intercambio) de servio telefónico o una aplicación de video conferencia.

Una Red Frame Relay típica consta de varios dispositivos DTE, que deben ser ruteadores, conectados hacia los puertos remotos de un equipo multiplexor vía servicios tradicionales punto a punto, como T1, T1 fraccional o circuitos de 56K.

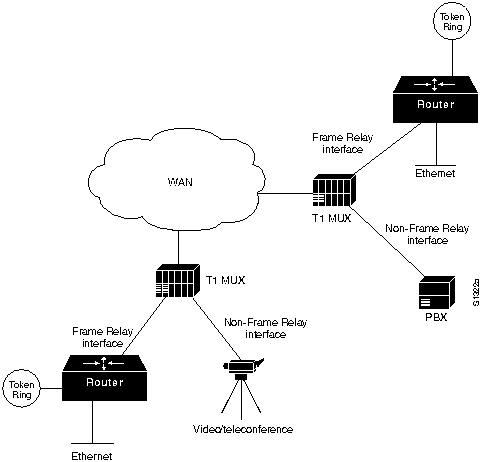

En esta figura se muestra una red Típica de Frame Relay


La mayoría de las redes Frame Relay que se utilizan en la actualidad son equipadas por los proveedores de servicios que ofrecen los servicios de transmisión a clientes. A esto se le conoce como un servicio público de Frame Relay, pues también Frame Relay se implementa tanto en las redes públicas ofrecidas por las compañias de larga distancia, como en las redes privadas empresariales.

Redes públicas de larga distancia
En las redes públicas Frame Relay de larga distancia, el equipo de conmutación Frame Relay se ubica en las centrales telefónicas de compañías de larga distancia. A los suscriptores se les cobra determinada cantidad según el uso que hagan de la red. Sin embargo, los clientes no se encargan de administrar y mantener el equipo y el servicio de Frame Relay.
En general, el proveedor del servicio de telecomunicaciones también es propietario del equipo DCE. El equipo DCE puede ser propiedad del cliete, o bien del proveedor del servicio de telecomunicaciones como un servicio para el usuario.
Actualmente la mayoría de las redes Frame Relay son redes públicas que suministran servicios de larga distancia.
Para darnos una idea de los costos y disposición de estos servicios ofrecidos por las compañias de telefonía de larga distancia en nuetro país, presentamos información de Unired


UniRed™ Servicio Nacional Frame Relay

 42 Ciudades Disponibles:


Acapulco  Celaya Guadalajara Mexico, DF Puebla  Tijuana
Aguascalientes Coatzacoalcos Hermosillo Monterrey Queretaro Toluca
Campeche Colima La Paz Morelia Reynosa Torreon
Cancun Cuernavaca Leon Nogales Saltillo Tuxtla Gtx
Cd. Juarez Culiacan Matamoros Nuevo Laredo Sn Luís Potosi Veracruz
Cd. Obregon Chihuahua Mazatlan Oaxaca Tampico Villa Hermosa
Cd. Victoria Durango Merida Pachuca Tepic Zacatecas





 Muestra de Servicio con 64kb


  Toluca   Cuernavaca   Guadalajara   Merida   Cd. Juarez
  Instalación Mensual Instalación Mensual Instalación Mensual Instalación Mensual Instalación Mensual
Conector 10,646 746 10,646 746 10,646 746 10,646 746 10,646 746
Puerto Frame  Local 1,650 600 1,650 600 1,650 600 1,650 600 1,650 600
Interlink 2,000 300 2,000 300 2,000 300 2,000 300 2,000 300
Larga Distancia   175   175   840   1,400   2,100
Puerto Frame DF   600   600   600   600   600
Servicios de Internet 20,795 6,083 20,795 6,083 20,795 6,083 20,795 6,083 20,795 6,083
Paquete de Servicio de Internet Dedicado para Redes LAN: Este paquete proporcionado por
dsi.com , incluye la instalación de (2) ruteadores para red de alto rendimiento (Dispositivos que
manejan pqeutes de transmisiones TCP/IP desde y hacia su red), instalación y configuración de
su de su conexión de Internet. Los ruteadores seguirán siendo propiedad de dsi.com su servicio
mensual de internet incluye el mantenimiento y soporte para los enlaces de red y ruteadores.




Redes privadas empresariales
Las organizaciones a nivel mundial están utilizando cada vez más redes privadas Frame Relay. En las redes privadas Frame Relay, la administración y el mantenimiento de la red son responsabilidad de una empresa (o compañia privada). El cliente es el dueño de todo el equipo, incluyendo el de conmutación.
