Distributed Queue Dual Bus |
 |
|
||
|

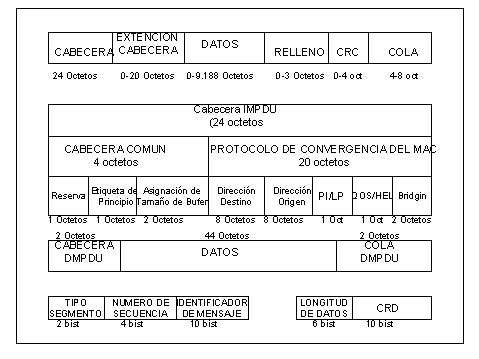

La subcapa DQDB debe segmentar la información recibida de LLC y añadir campos de control para que los mensajes puedan ser correctamente ensamblados. Teniendo en cuenta estos campos de control de 4 octetos, la subcapa MAC sólo puede enviar 44 octetos cada vez. Cada Unidad de Datos del Servicios MAC-SDU puede tener una longitud entre 0 y 9.188 octetos. Con ella se construye la Unidad Inicial de Datos del Protocolo (IMPDU) (máximo de 9.240 octetos = 210 unidades de 44 octetos) que se fragmenta en Unidades de Datos Derivados (DMPDU) de 44 octetos. Esta figura ilustra la estructura
de las Unidades de Datos
El octeto PI/PL indica la Identificación
del Protocolo/Longitud de Relleno y QOS/HEL, representa Calidad de Servicio/Longitud
de la Extensión de la cabecera.
|
 |
 |
 |
 |
