Pile Pick

Road Curve

Gd

Label Kord

Plan Util

Toolbar yang berkaitan

Pile Pick

Pile Ecc version sds 1.0

Pick Pile dialog.

e<X>it <S>etting <Pick PileCap>cent of
Pick center of circle (pile cap)

e<X>it <S>etting <Pick Survey Point>node of
Pick node (survey data)

Result:

Label Coordinates.

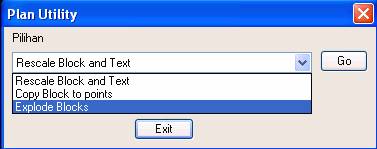

Pelan Utility

Rescale Block and Text

Jika pelan berubah skala, Block dan text akan diubah mengikut scale factor.

Command:

e<X>it   Block and text [1] Text [2] Block [3]  <1>:x

-enter x / 1 /2 /3

Pjg. Ls kedua

Untuk Transition Curve yang mempunyai 2 lengkung spiral

Lies CH

Disebabkan untuk mendapatkan kedudukan Lengkung bulat fit dengan lengkung peralihan, menjadikan panjang lengkung bulat tidak dapat sama dengan yang diberi oleh enginer. Ini menyebabkan running Chainage tidak sama dengan data yang diberi.
option ini akan membuat chainage sama dengan data yang diberi oleh enginer.

Sample Curve

Berdasarkan data - data sebenar yang diberi oleh enginer.

Nota

Transition curve hanya membuat table data- data curve sahaja. Untuk membuat data- data penandaan perlulah digunakan Transition curve radiate.

Pjg.LS kedua

bila dua panjang spiral dan tangent diberi
Tick untuk masukkan nila kedua.

TC Chainage

CH tangent Incoming. (eg. tange antara IP1-IP2)

Pick IP

lihat bawah

Pick IP:
Pick Intersection IP:int of  IP2
Pick Incoming IP:endp of IP1
Pick Outgoing IP:endp of IP3

Transition Curve Radiate

Membuat table radiate dari STN yang dipilih.
Pertama mesti select Curve.
Line Curve yang dibuat oleh Transition Curve tidak boleh dimodified dari segi geometri seperti command pedit,break,trim.
Boleh tukar layer, linetype dan lain- lain properties.
Setelah Select Curve succes, barulah lain- lain input field akan enable.
STN>
Pick STN - dimana alat akan diduduki untuk penandaan curve.
Table>
Pick dimana table radiate akan dibuat.
