Enheten levereras färdigtrimmad.
Omtrimning behöver bara göras om någon av givarna byts (för enheter tillverkade före aug.02 även om kabellängder till givare ändras).
Om det behövs omtrimning,gör så här:
När båda givarna har samma temperatur(låt dem gärna stabilisera sig 15 min på denna temperatur), ställ spänningen på testuttagen C och D till 1,30-1,35 Volt (mät likspänning) med trimpotentiometern(E).
För att få samma temperatur på givarna kan man lägga ihop dem med en gummisnodd,eller om ledningsdragningen redan är färdig kan man sänka ner givarna i varsin hink vatten med samma temperatur (t.ex. från poolen).
(Man kan också få nöjaktig intrimning genom att sakta vrida inställningsskruven tills pumpen går igång,när man bedömer att solfångaren är ca 3 grader varmare än poolvattnet)

OBS! givarkabelns ledning med svart(eller vid rund kabel den blåa ledningen) ska kopplas till givar - (på plint)
Se till att givarnas (eventuella)skarvar (med plint eller gärna lödda) placeras skyddade för väder och vind.
Utsätt inte givare för omild behandling under monteringen.
Givarkabeln dras i rör eller klamras,ska ej spikas, är ej avsedd för det.
Givarröret bör ha god kontakt med delen som ska avkännas. Om temperaturen på ett rör ska kännas av bör givare och rörbit där den sitter isoleras,så att yttertemperaturen ej inverkar.Att (innan isolering)tejpa fast givaren med några varv aluminiumfolietejp runt röret är en fördel.
Solfångarens givare ska placeras så att den känner av värmen på solfångaren,gärna så nära solfångarens utlopp som möjligt,men detta är ingen kritisk placering,bara den inte placeras precis vid solfångarens inlopp.
Elektronikenheten får endast monteras i torra utrymmen!

Drivspänning: 220 V , Effektförbrukning: max 2W
Max.belastning: 1000 W
Temperaturskillnad mellan givarna för tillslag:3 grader.
Lysdioder:Gul = ansluten till nätspänning, Röd = pump arbetar
Elektronikenhetens arbetstemperaturområde:-20 till +40 grader,får inte monteras i fuktiga utrymmen.

1,2 :220V in
3,4 :220V ut
5:gemensam jord
6,7 :givare tank/pool (6=minus)
8,9 :givare solfångare (8=minus)

Halvledartyp.
Längd: ca.39mm Diameter:7mm
Material:mässing
Observera att givarna måste vändas rätt för att fungera.Svart rand (eller blå ledare vid rund givarkabel) = minus.

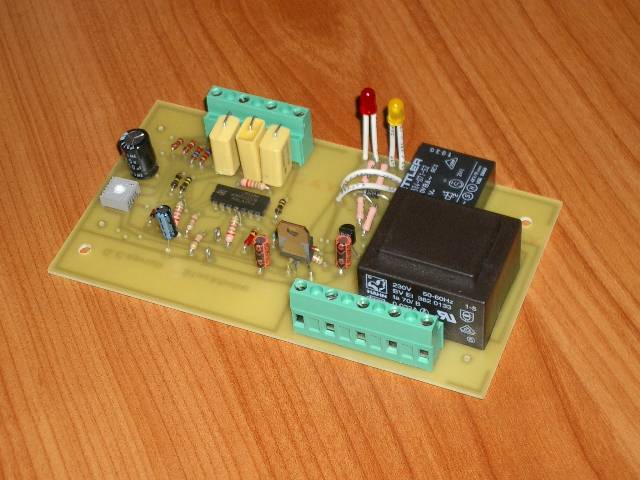

Foto på kretskortet
