En primer lugar quiero dar la enhorabuena al Dr Nep por este maravilloso circuito que tantos quebraderos de cabeza nos ha dado a tantos, y sobre todo, resaltar la alegría que me produce por parte de algunos aficionados a este maravilloso mundo que colabora desinteresadamente, y repito, desinteresadamente para engrandecer nuestro mundillo...
1. Introducción
Lo primero es hacer una breve descripción del circuito, viendo que en el foro de Slot Adictos ha surgido múltiples dudas sobre este circuito.
Partes que componen el circuito:
1. Sensor, este tiene la función de captar la rotación del eje del motor y traducirla a una magnitud eléctrica (tensión). Esto se realiza mediante un optoacoplador, este consta de un fotodiodo y transistor con una base fotoeléctrica: el fotodiodo simpre está excitado produciendo una señal IR "iluminando" la base de transistor, estando el transistor en saturación (fijando la tensión en la entrada del conversor frecuencia/tensión a 0V), cuando el disco interrumpe la señal, el transistor entra en corte, fijando así la tensión en el conversor/frecuencia a 5V.
Por lo tanto, el disco debe de interrupir una vez por revolución del motor para generar una señal cuadrada proporcional a la frecuencia con que gira el motor, puesto que el conversor actua por flancos de señal, dando igual para esta aplicación si es ascendente o descendente.
2. LM2907N8-LM2917N8
La función de este es traducir el número de ciclos o revoluciones a una señal proporcional a estas. El como lo realiza el circuito no tiene mayor interés, si no como configurar este para saber de que factores depende la tensión de salida, sabiendo que:
Vo= fin*Vcc*R*C
-fin=frecuencia de la señal a medir
-Vcc=tensión de alimentación
-R=resistencia marcada como R
-C=condensador marcado como C
Hay que tener en cuenta el modelo de convertidor que se emplea para ajustar bien la tensión de salida. Existen dos modelos el LM2927 y LM2917, en función de cual se emplea, la tensión VCC es fijada por un diodo zener como se puede observar en la imagen de la derecha.
Por lo tanto, la expresión para el LM2917N-8 es: Vo=fin*7.5*R*C, independientemente la tensión de alimentación, estando esta comprendida entre 8-18V.
3. Circuito electrónico.

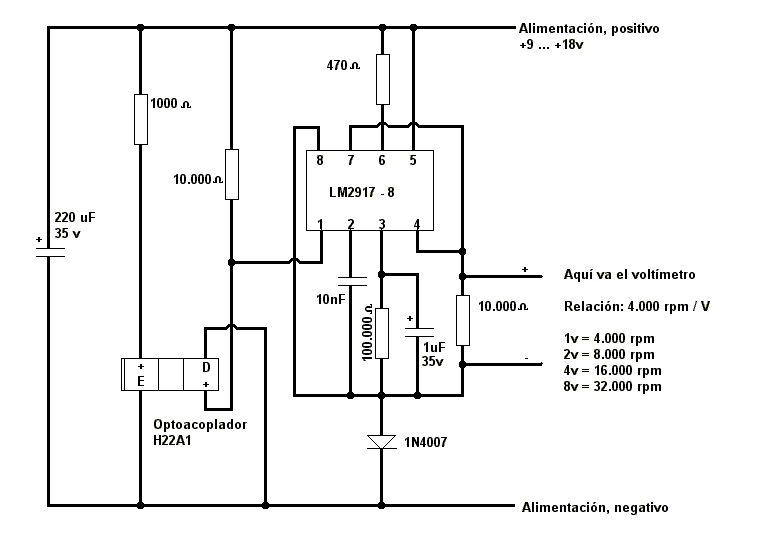

A continuación mostramos el circuito:
4. Materiales.
En el esquema teneis todos los componenetes, pero voy aclarar dos cosas:
1. Resistencias, comprarlas de una potencia de 1/4W y del 1%, menos la de 100.000 ohm, esta recomiendo comprarla del 0.1% aunque sea mas cara.
2.Condensadores, os recomiendo que los compreis del siguiente tipo:
- Electrolíticos= 220uF/35V.
- Tántalo=1uF/35V.
- Cerámico o papel de la menor tolerancia que como mínimo soporte 35V el condensador de 10nF.
Si teneis alguna duda de la polaridad, el valor de las resistencias, ect...., consultar los capitulos anteriores disponibles en la sección de Laboratorio.
Lista de materiales de Nep:
1 integrado LM2917-8 (2,42€)
(recomendable 1 zócalo 8 pata para C. I.)
1 resistencia 470 Ohms 1/4w 5% (0,03€)
1 resistencia 1.000 Omhs 1/4w 5% (0,03€)
2 resistencia 10.000 Ohms 1/4w 5% (0,03€)
1 resistencia 100.000 Ohms 1/4w 5% (0,03€)
1 condensador 10 nanoFaradios (0,16€)
1 condensador 1 microfaradio 35v tántalo (0,39€)
1 condensador 220 microfaradios 35v electrolít. (0,07€)
1 diodo 1N4007 (0,13€)
1 optoacoplador H22A1 o equivalente (1,7€)
1 trozo de circuito impreso universal (reciclado)
1 voltímetro de 0 a 10 voltios (el nuestro o uno comprado)
Total: menos de 6€ (1.000 pelas de antes)

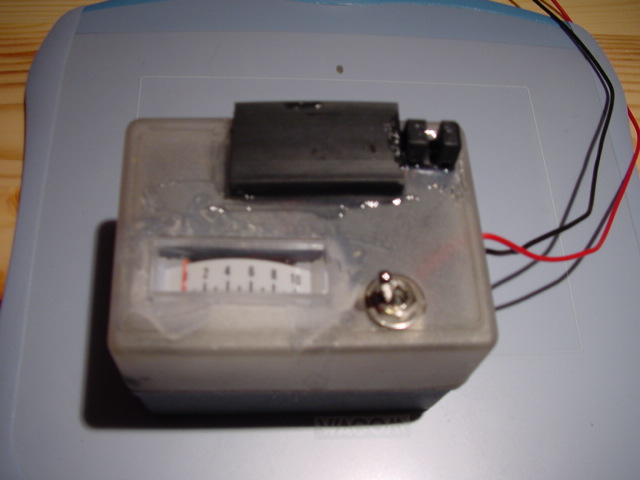

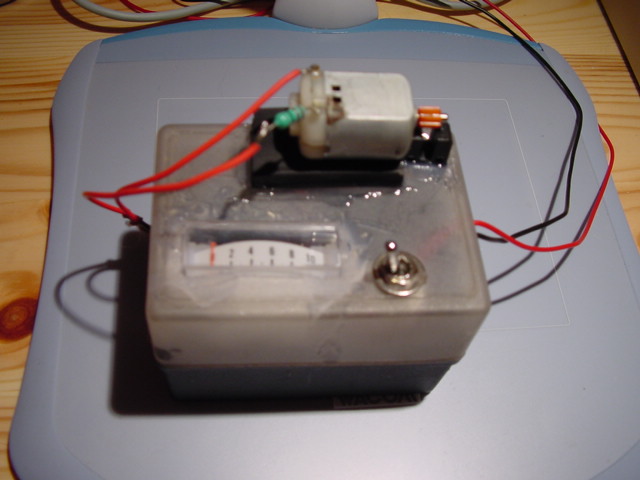

5.Fotos del prototipo de Nep.
