8. Circuitos de leds (luces) para slot.

• Fecha: 3/10/2002
• Autor: ElectroSlot

Continuando el capítulo anterior, aquí muestro una serie de circuitos de leds (luces), empleados en slot.

Cabe destacar que el tipo de resistencias empleadas son de 1/8W, debido a su reducido tamaño, empleando los siguientes tipos de diodos led:



• Para posiciones delanteras, led blancos ultraluminosos de alta eficiencia de 3mm, estos valen casi 6€.
• Para las luces de posició o freno se emplean del convencionales de 3mm.

Por último, recoradaros como distinguir el ánodo del cátodo en un diodo led, cosa muy importante para que os funcione la berbena. Ver



1. Circuito de luces delanteras y traseras fijas.

Nota: Los diodos D1 y D2 son los traseros. Los D3 y D4 son los delanteros.

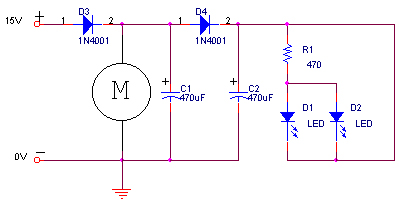

2. Circuito de freno 1.

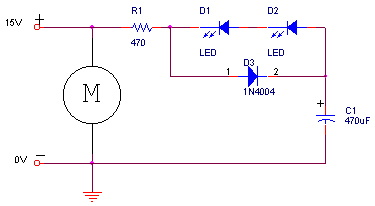

3. Circuito de freno 2.







Si tienes alguna duda o sugerencia puedes mandar un correo a: electronicaslot@hotmail.com.
