MODULACIÓN Y DEMODULACIÓN DE BANDA LATERAL RESIDUAL VSB
La generación de
señales SSB puede resultar difícil cuando el ancho de banda de la señal
moduladora es amplio o cuando no pueden ser despreciadas las componentes de
baja frecuencia. Para conservar el espacio espectral, puede hacerse un
compromiso entre SSB y DSB. Esto es lo
que se conoce como modulación de banda lateral residual VSB.
En la modulación
VSB, sólo se transmite una porción de una banda lateral, de manera que el
proceso de demodulación reproduce a la señal original. La supresión parcial de
una banda lateral reduce el ancho de banda con respecto, comparado con la DSB,
pero no alcanza la eficiencia de espectro de SSB.
La operación de
filtración puede representarse con un filtro que deja pasar algo de la banda
lateral inferior (o superior) y la mayor parte de la superior (o inferior).
Si se transmite además una gran portadora, la señal deseada puede recobrarse con un detector de envolvente. Si no se envía portadora, se puede recuperar con un detector sincrónico.
Para simular este proceso es necesario
construir el siguiente sistema:
Donde la señal cosenoidal es la señal de información y tiene
amplitud 1 y frecuencia de 1rad/s. El
coseno modulador tiene amplitud 1 y frecuencia de 10rad/s.
La salida del modulador DSB-SC es

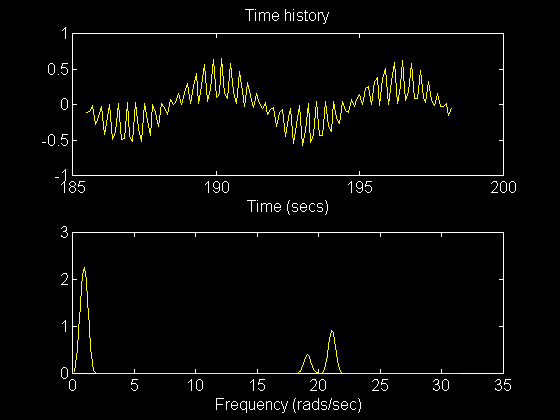

mostrada en la siguiente figura:
El filtro pasa banda debe ser tal que deje pasar la banda
lateral superior y parte de la banda lateral inferior (o viceversa pero en esta
simulación se trabajó con la banda lateral superior). Tómese en este caso una frecuencia de corte de 10rad/s. Bajo esta condición, puede obtenerse a la

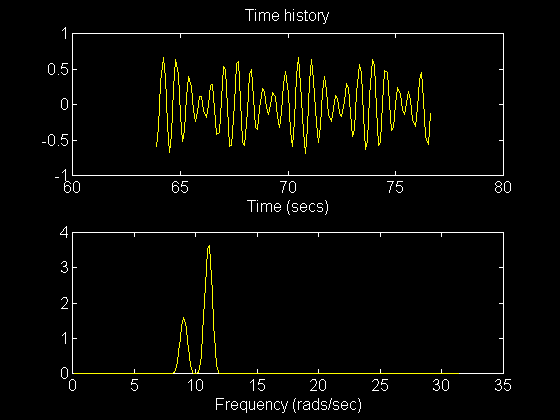

salida del filtro una señal como la siguiente:
La señal modulada en banda lateral
residual se muestra en la siguiente figura:
señal
modulada VSB
Demodulación
Para realizar la demodulación de banda lateral residual es necesario realizar la siguiente modificación al sistema original:
El filtro pasa bajas tiene frecuencia de corte igual a la
frecuencia fundamental de la señal de información. Entonces, la salida del sistema modulador y demodulador es como

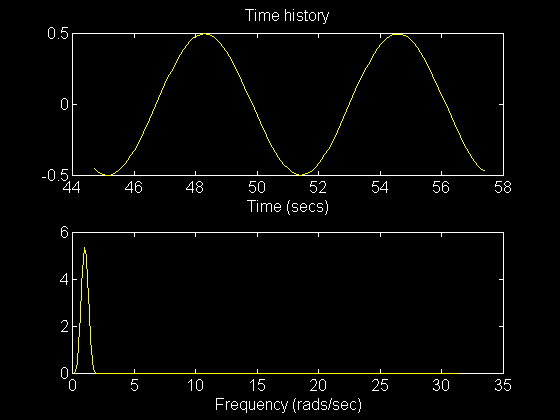

la que se muestra en la siguiente figura:
Es una señal senoidal de frecuencia 1rad/s y de amplitud
0.5. Si se hace pasar esta señal a
través de una ganancia de 2, entonces, se obtiene la señal de información.
