Maxidekooderi on erittäin halpa (n.
40mk) ja helposti rakennettava Kaapeli-TV dekooderi synkronisoidulla koodauksella.
Ainoa ongelma tämän vehkeen kanssa on se, että tarvitset
kaapeli-TV:n sekä TV:n tai videot, joissa on SCART-liitäntä.
Itselläni on tällainen vehje ja se toimii loistavasti. Näkyvistä
kanavista mainittakoon nyt vaikka TV1000, TV1000 Cinema, Canal+, Canal+
Kulta yms. yhteensä eri kanavia näkyy 28.
Tämän todella jännän
vehkeen on suunnitellut Nicron / T.S.Y.S ( The Swedish Yankies ), joten
kiittäkäämme häntä tästä vehkeestä.
Kaikenlaiset kommentit ja kysymykset voit
lähettää seuraavaan osoitteeseen: finchaos@hotmail.com
TV signaali voidaan koodata monella eri tavalla.
Suomessa (Kaapeli-TV) käytetään singaalin synkronisointia
ja polarointia. Ilman Maxidekooderia (ja ilman dekoodausta) kuva venyy
ja paukkuu. Joillakin näkyy paremmin ja toisilla taas huonommin. Mutta
kuvasta ei silti saa mitään selvää. Kun kuva ei ole
synkronisoitu, TV ei tiedä mistä kuva alkaa tai mihin se loppuu.
Maxidekooderi hoitaa tämän homman.

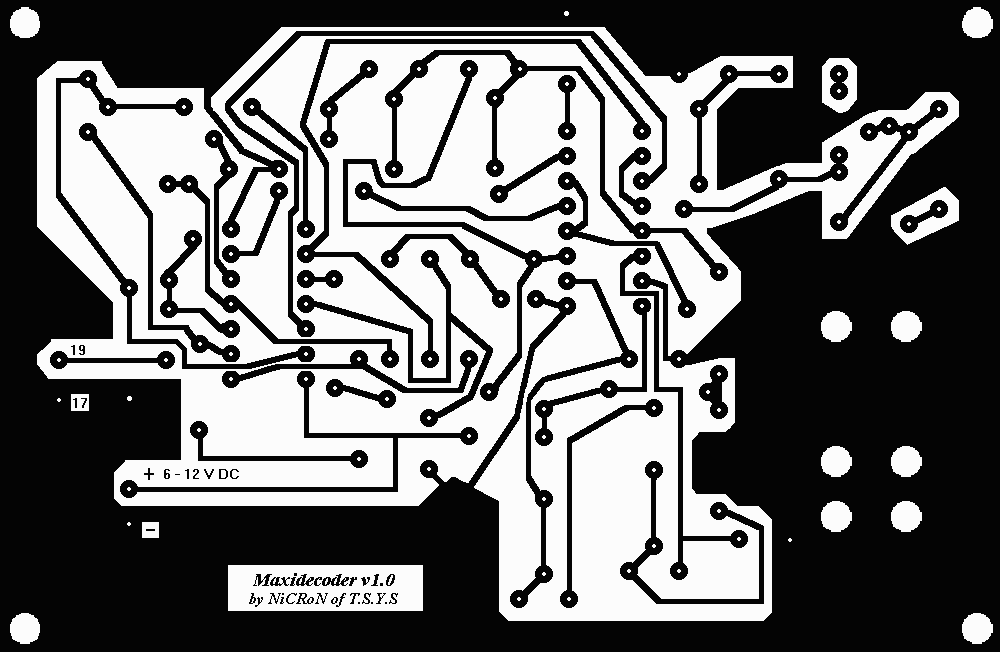

Tarvittavat komponentit (piirilevyä lukuunottamatta!!) löytyvät
lähes jokaisesta elektoniikka-alan liikkestä, ja hintaa niille
tulee, ostopaikasta riippuen 40 - 60mk.
| Osa |
Määrä |
Selostus |
| IC 1 |
1 |
4069 (14 pin.) |
| IC 2 |
1 |
4538 (16 pin.) |
| p1, p3 |
2 |
Potikka 22Kw tai 25kW |
|
p2
|
1
|
Potikka 10kW
|
| p4 |
1 |
Potikka 100kW
|
|
p5
|
1
|
Potikka 2,2MW tai 2,5MW
|
|
p6
|
1
|
Potikka 100W
|
|
r1, r6
|
2
|
Resistori 100kW
|
|
r2
|
1
|
Resistori 10kW
|
|
r3
|
1
|
Resistori 56kW
|
|
r4
|
1
|
Resistori 47kW
|
|
r5
|
1
|
Resistori 18kW
|
|
r7
|
1
|
Resistori 6,2kW
|
|
r8
|
1
|
Resistori 22kW
|
|
r9
|
1
|
Resistori 47W
|
|
c1
|
1
|
Säädettävä kondensaattori
15p
|
|
c2
|
1
|
Kapasitori 1000 pf
|
|
c3, c4, c7
|
3
|
Kapasitori 100pf
|
|
c5, c8
|
2
|
Kapasitori 2200 pf
|
|
c6
|
1
|
Kapasitori 68 pf
|
|
d1, d2, d3, d4
|
4
|
Diodi 4148
|
|
SCART-liitin
|
1
|
Koiras
|
|
RF-liittimet
|
2
|
Naaras, koiras
|
Kai sinulla on kolvi ja tinalankaa?-)

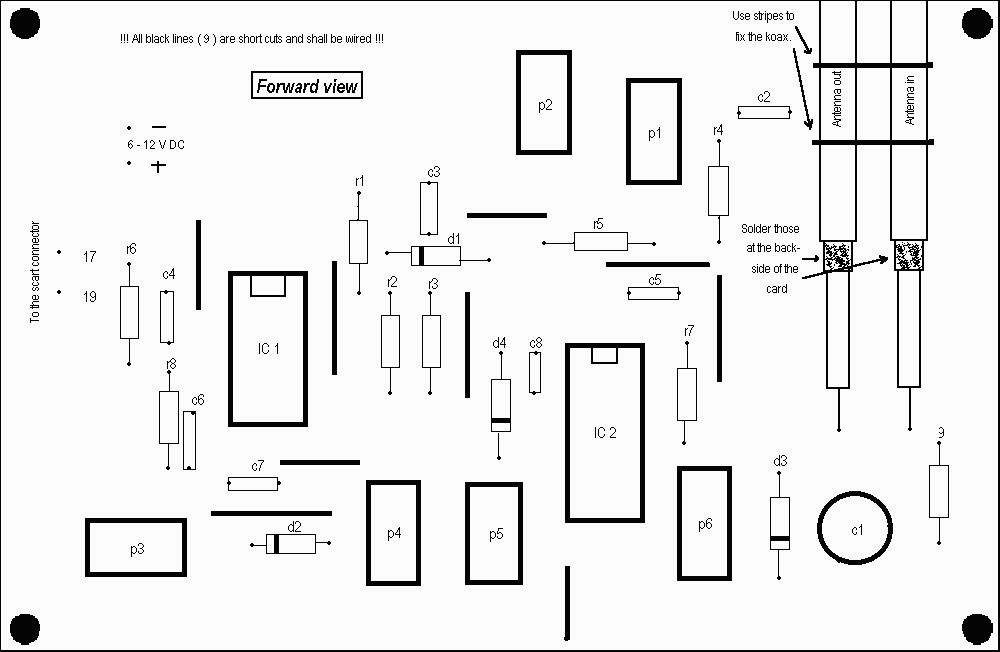

1. Juota IC-piirit paikoilleen (käytä
mieluiten kantoja IC:ille)
2. Juota kaikki potikat kiinni
3. Juota kaikki konkat
4. Juota kaikki vastukset
5. Juota kaikki diodit
6. Liitä tarvittava liitin virralle
( 6 - 12V DC, 9 voltin patteri käy hyvin)
7. Juota SCART-johto paikoilleen
8. Juota koaksiaali-kaapelit ja laita
niihin RF-liittimet (oikein päin!)
9. Tarkista moneen kertaan että piirilevyllä
ei ole tinakökköjä tai muita kokseja, jotka voivat aiheuttaa
oikosulun.

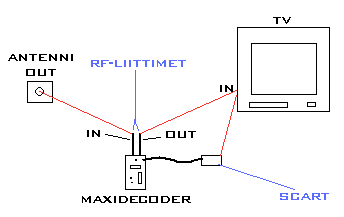

Tämä laite voidaan kytkeä vain
SCART-liitännällä varustettuihin videoihin/ televisioon.
Varmista että SCART-johto ja antennijohdot menevät samaan laitteeseen.
1. Vaihda kanava KOODAAMATTOMAAN kanavaan,
ja kytke virta Maxidekooderiin. Kokeile sormella kahta IC-piiriä,
että ne eivät kuumene kovin paljoa. Tämän jälkeen
tee seuraavat säädöt: p1 Täysin oikealle p2 Keskelle
p3 Keskelle p4 Täysin oikealle p5 Täysin vasemmalle p6 Täysin
oikealle c1 Keskelle
2. Nyt ruudulla pitäisi näkyä
kirkas ja paksu viiva (ei minulla mitään näkynyt, mutta
hyvin toimii :). Väännä p2:sta kunnes kuva on vakaa. Jos
et saa vakautettua kuvaa, yritä säätää p3:sta
ja sitten taas p2:sta.
3. Nyt viivan pitäisi hävitä
ruudulta ja ruudun olla kirkkaampi kuin normaalisti. Väännä
p4:sta kunnes pitkä viiva häviää vasemmalle. Väännä
p1:sta kunnes oikea reuna häviää oikealle.
4. Säädä p5:sta kunnes vääristymät
ylälaidasta häviävät.
5. Vaihda KOODATULLE KANAVALLE. Väännä
p6 täysin oikealle. Säädä c1:sta kunnes koodattu kanava
näkyy. (Huom! Kuva voi hävitä/muuttua kun kosketat c1:sta
metallisella meisselillä tms.) Vaihda toinen koodattu kanava ja säädä
c1:sta sen verran että sekin näkyy hyvin. P6:sta voit säätää
kirkkautta. Nyt sinun pitää löytää c1:lle/p6:lle
oikea asento, jotta kaikki kanavat näkyisivät kunnolla.
